DIYでオープンクローゼットをつくる

見せる収納や室内干しなどに便利な『アイアンハンガーパイプ』。toolboxがオリジナルでつくった人気の商品です。

新築やリノベーションの施主支給品として選ばれることが多いアイテムですが、家が完成したあとに「やっぱりここに収納や物干しが欲しかった……」と思うかたも多いはず。

今回は「自分で取り付け可能ですか?」というお問い合わせをよくいただくアイアンハンガーパイプを、toolboxスタッフの小林宅に設置したいと思います。

つい先日、小林は新居のリノベーションを終えました。超特急ですすめた家づくりコンセプトは「住める廃墟」だそう。これからお届けする写真は工事現場のようですが、いちおう居住空間なのです。

天井も壁も床までも基本的にスケルトン状態の丸裸。人間で言うところのレントゲン図のような家なので、構造や仕組みがわかりやすいのではないでしょうか。

下地が大事!どこに設置する?

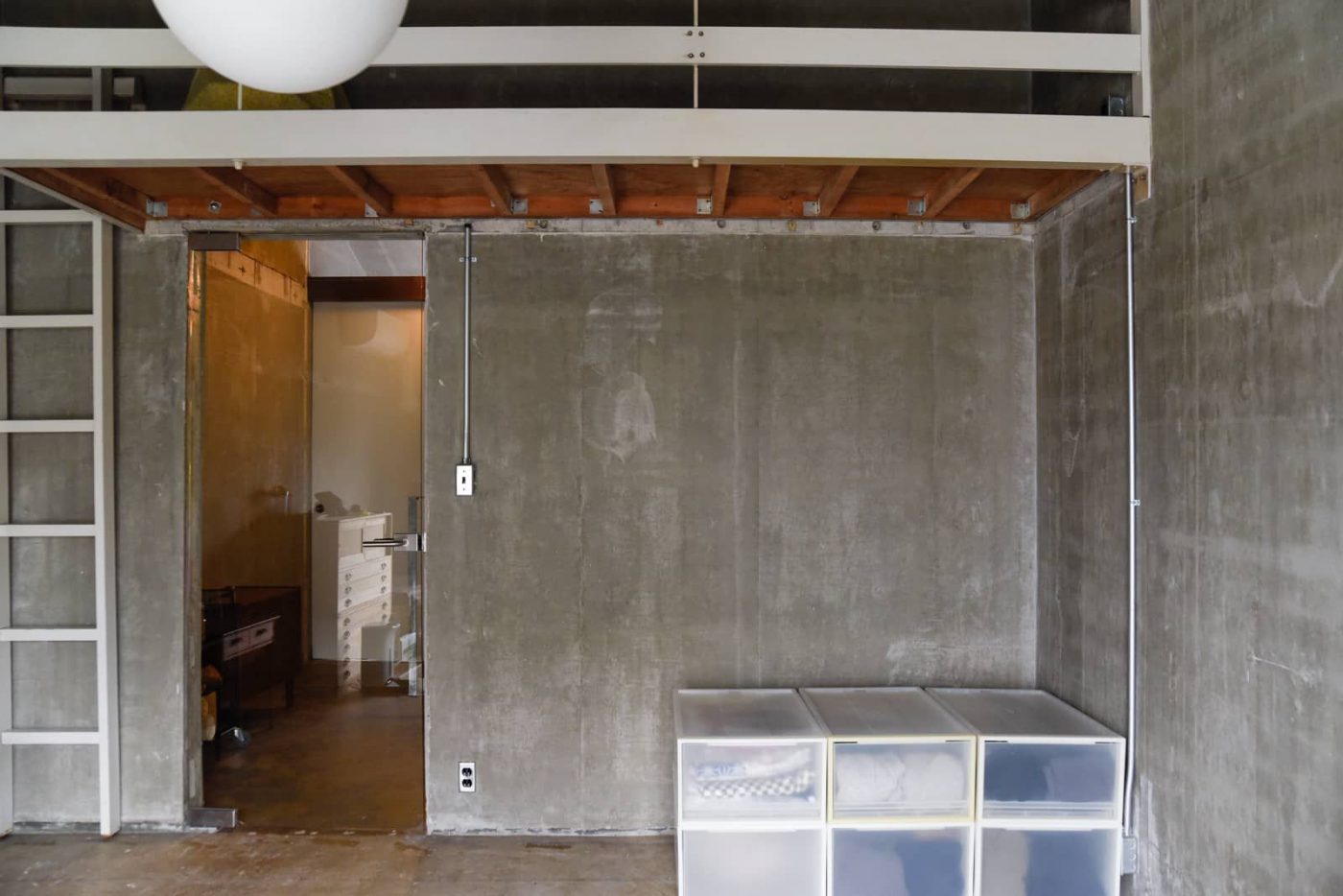

設置場所に選んだのは、元々あったロフトの下。天井面の石膏ボードや壁紙を取り払ってしまっているので、木の下地が丸見えです。ここに洋服をかける、オープンクローゼットをつくります。

その名の通り「鉄」でできたアイアンハンガーパイプは、頑丈で重量があります。さらにそこにコートやボトムスなど、思いのほか重たい洋服たちをかけるので、下地にしっかりと固定しないといけません。

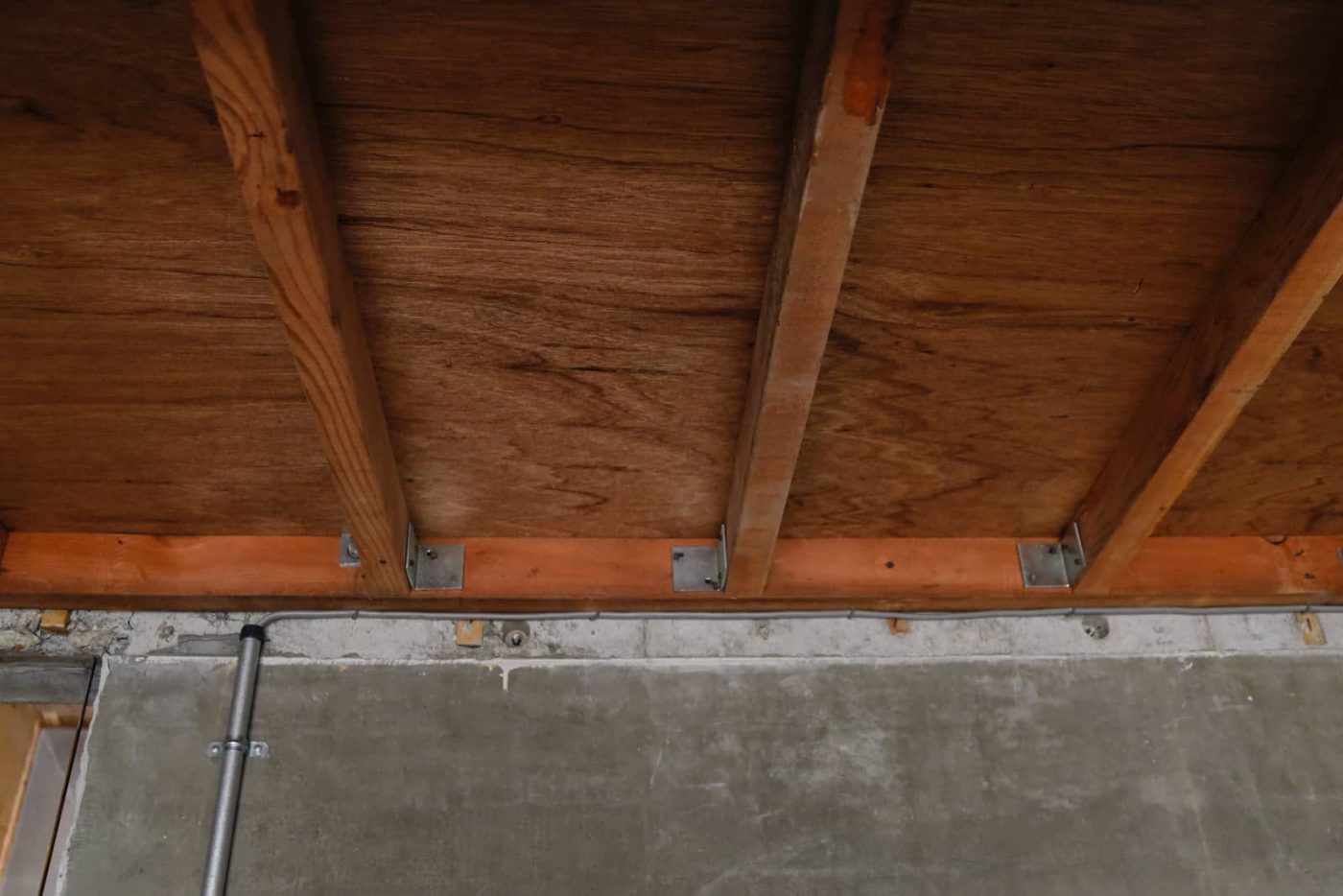

天井面に等間隔に並んだ角材が「木の下地」。これでロフトの床を支えています。

下地の存在をおざなりにしたまま石膏ボードなどに設置してしまうと、強度が足りずパイプごと落っこちる危険性も!

たとえ石膏ボード用のアンカーを使ったとしても、対荷重的には不十分なのです。

「そもそも下地ってなんぞや?」というかたは、こちらの記事をはじめにご確認ください。

アイアンハンガーパイプのサイズと形は?

アイアンハンガーパイプを選ぶときに、頭を悩ませるのが「サイズ」と「形」かもしれません。

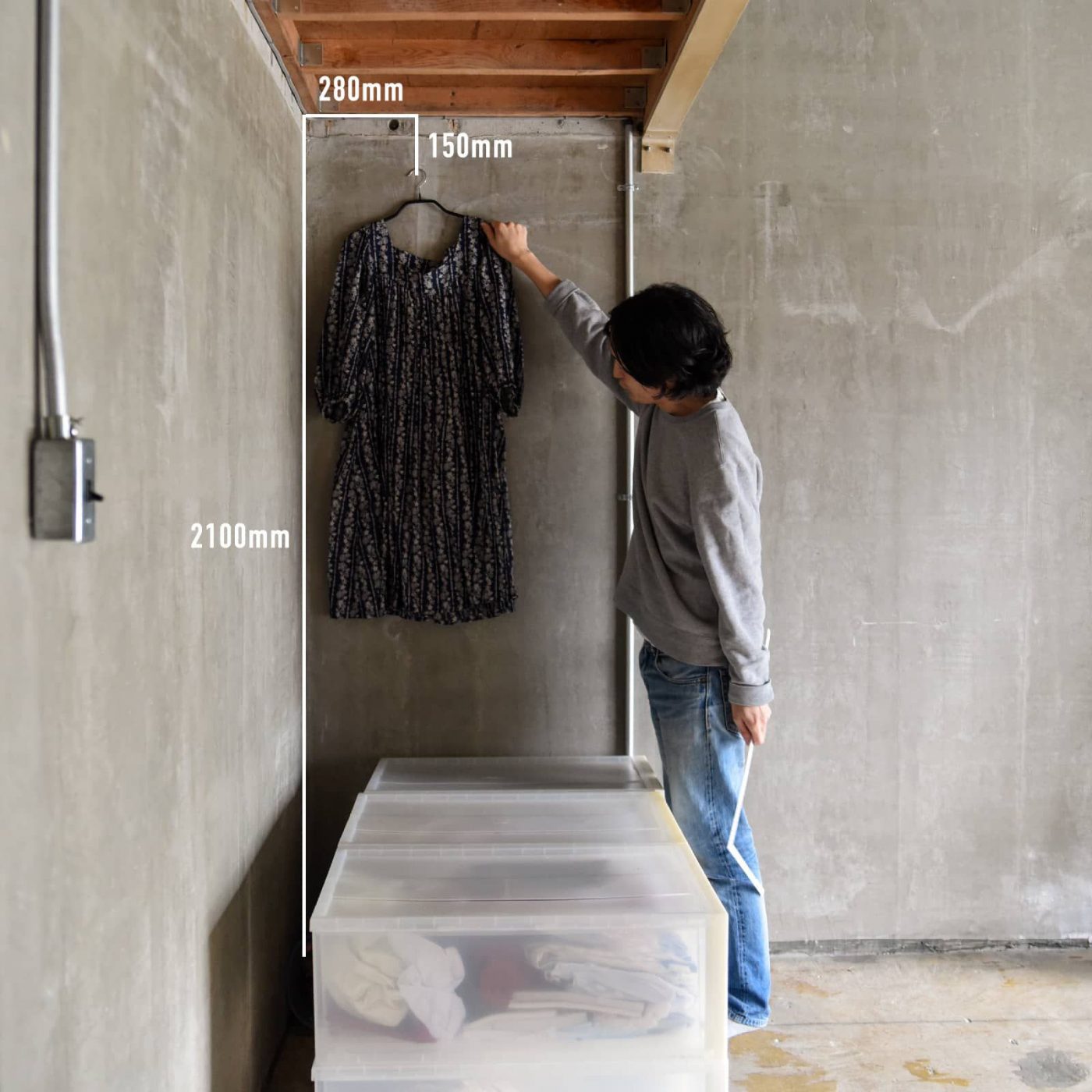

天井までの高さは2100mm。小林は「下に収納ケースを置いても、妻のワンピースが触れないように」と天井から150mm下げた位置に決定。奥行きは洋服の肩が壁とぶつからないように280mmにしました。

アイアンハンガーパイプの形は、大きく分けて6つ。小林家の場合だと、天井と片側の壁に固定することができるので「コの字型・E型・L型・F型」が選べます。

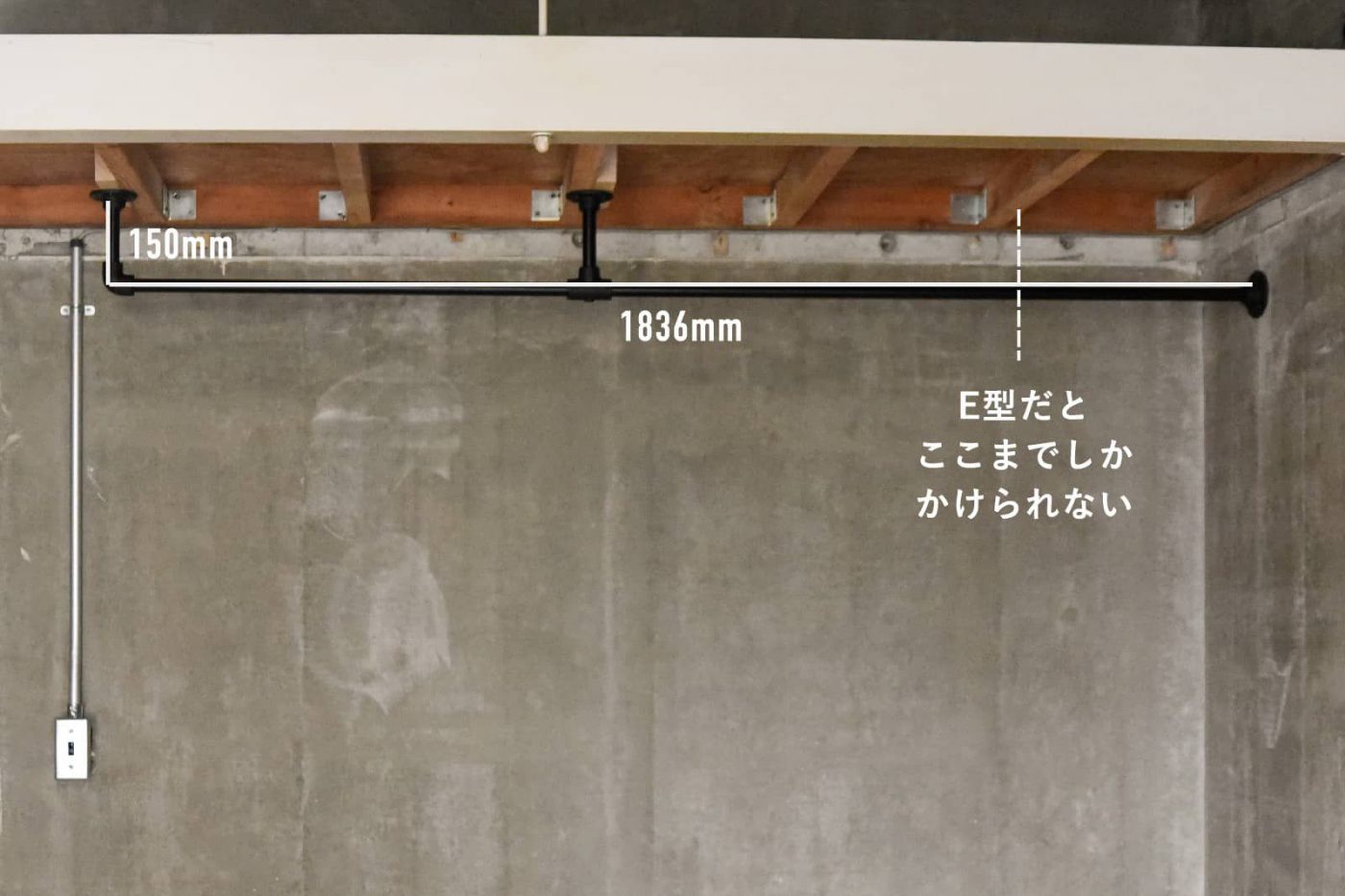

支えるパイプの数が多ければ強度が増すので、最終候補に絞られたのは「E型」と「F型」。コンクリートの躯体に穴を開けず、天井吊で「E型」に収める手段もありますが、少しでも多くの洋服をかけるため「F型」に決めたそう。

天井の下地の間隔に合わせて、幅1836mm × 高さ150mmをサイズオーダー。

「パーツ販売」もご用意しているので、定型サイズでも問題ない!という方はそちらを組み合わせてお使いいただくでも。

商品到着!パーツはこちら

※写真のフランジは旧仕様です。今はビス穴の位置が少し変わり、より下地にビスが打ちやすい仕様になりました。詳細は図面をご覧ください。

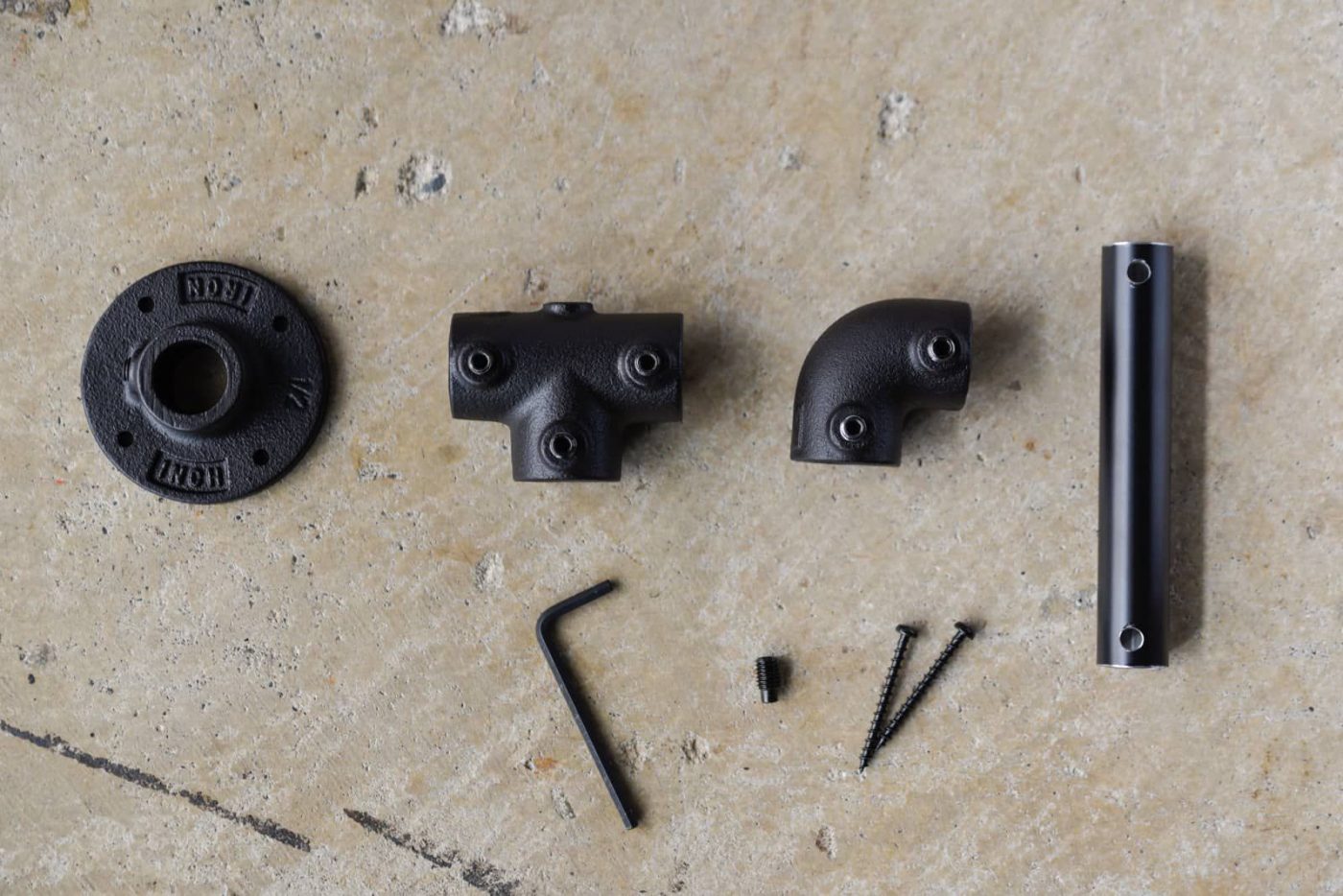

届いたパーツの一部をご紹介します。写真左から「フランジ・T型エルボ・90°エルボ・吊りパイプ」。

L型六角レンチやボルト、取り付け用のビス(長さ45mm)も付属するので、細かな道具を用意しなくても大丈夫です。

下地の幅が足りないときは?

こちらの施工を行ったのは、フランジが旧仕様の時期になります。今はビス穴の位置が45°回転しており、細い下地にも2点は必ず留まるようになりました。

※写真のフランジは旧仕様です。今はビス穴の位置が少し変わり、より下地にビスが打ちやすい仕様になりました。詳細は図面をご覧ください。

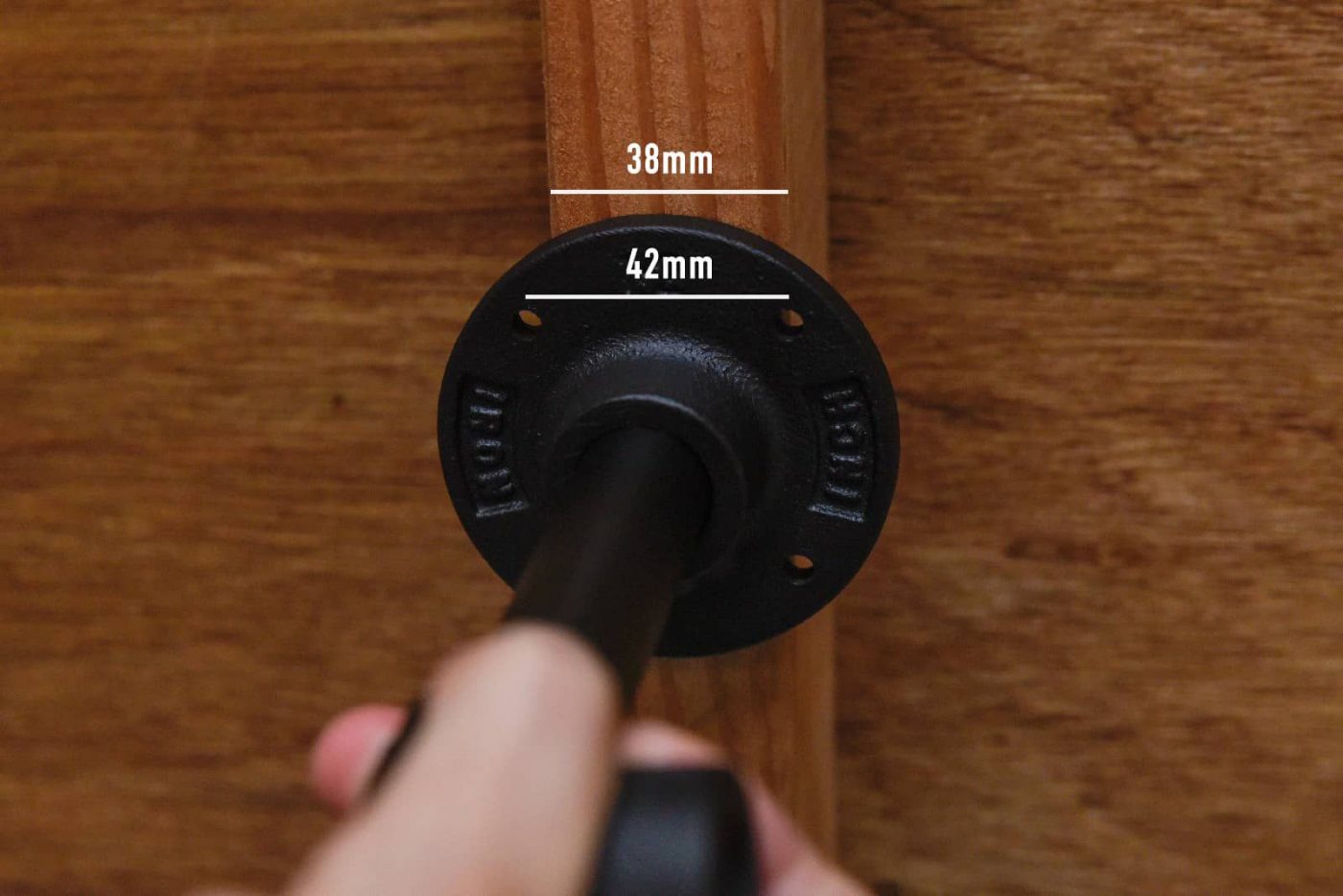

いざ設置! といきたいところなのですが、木の下地の幅38mmに対して、フランジを固定するビス穴の間隔は42mm。これだと下地が足りず、フランジを固定することができないので、木材を追加して下地を補います。

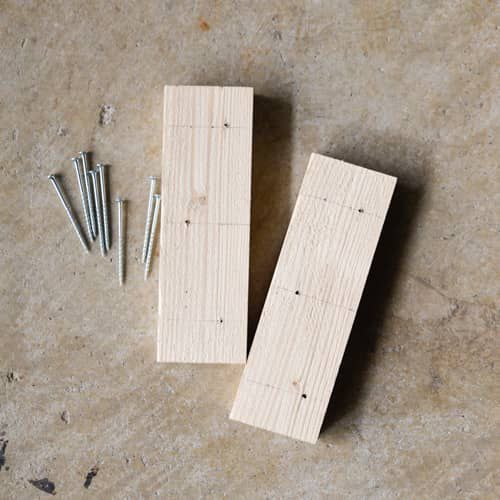

ここで登場するのが、あらかじめ用意しておいた木材と長めのビス。

木材にボンドをつけまして、元々の下地にドッキング。

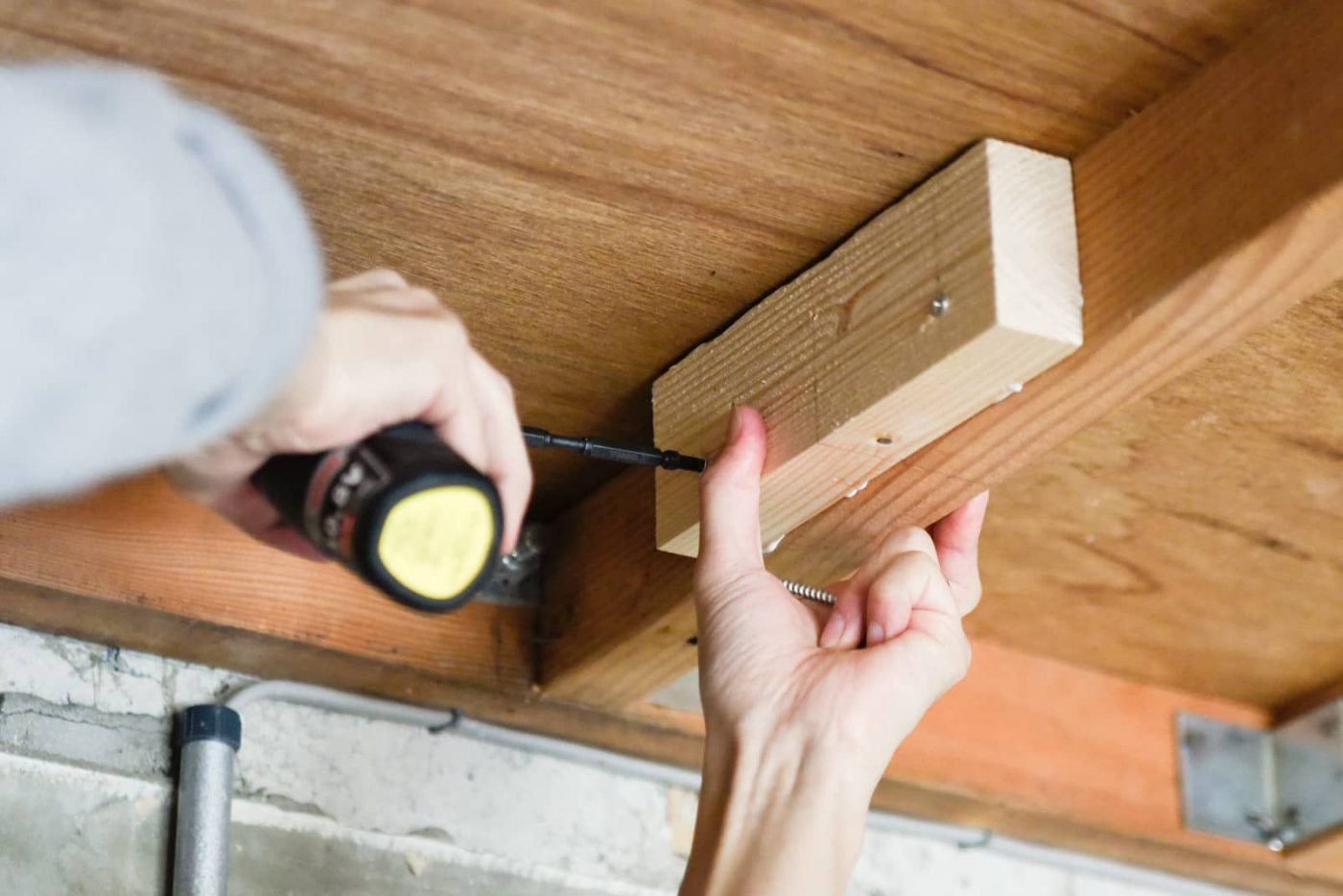

さらにビス留めをして固定します。

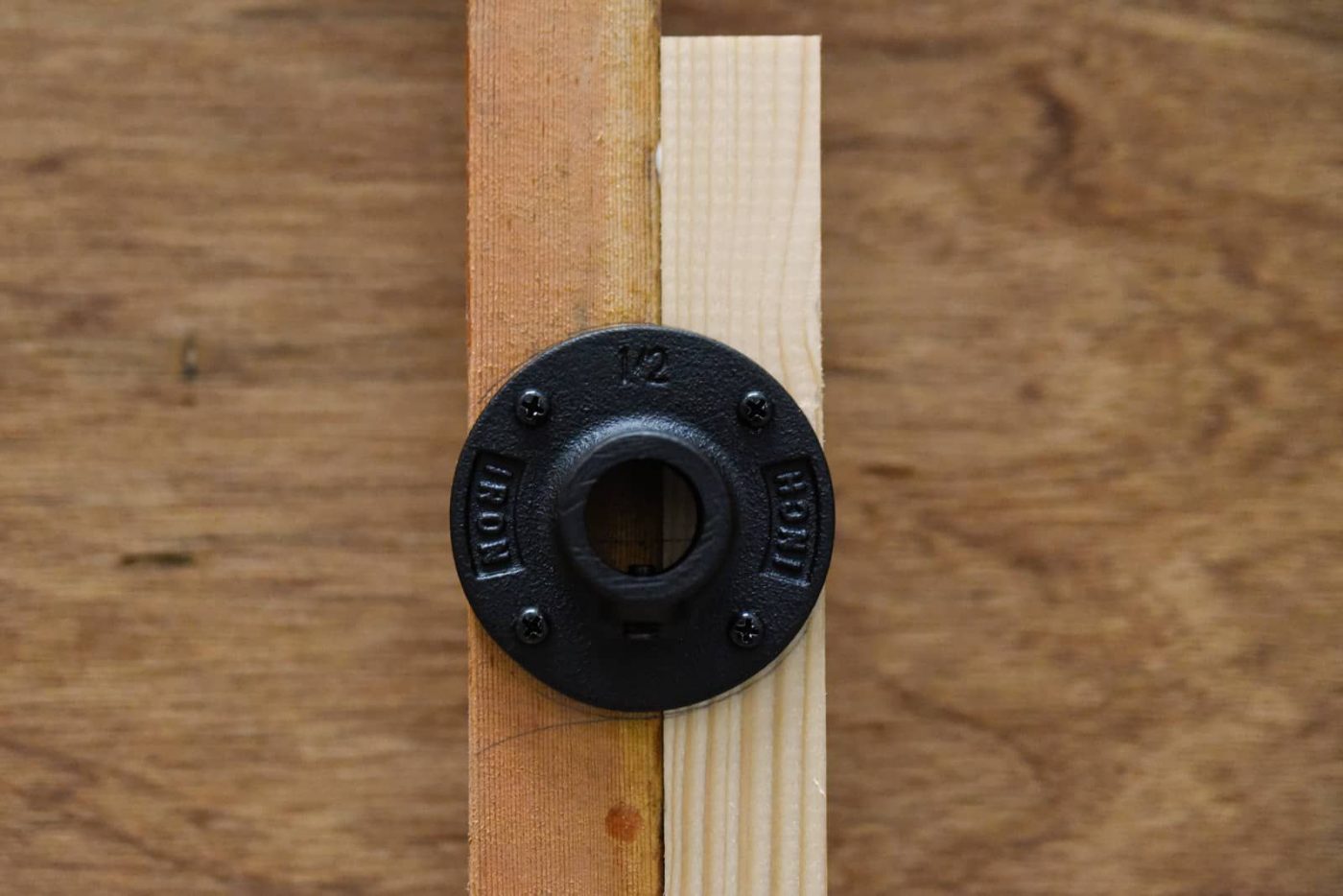

下地を補うことで4箇所全てビス留めでき、フランジを天井にしっかりと固定することができます。これで一安心。

ハンガーパイプを仮組して、位置を決める

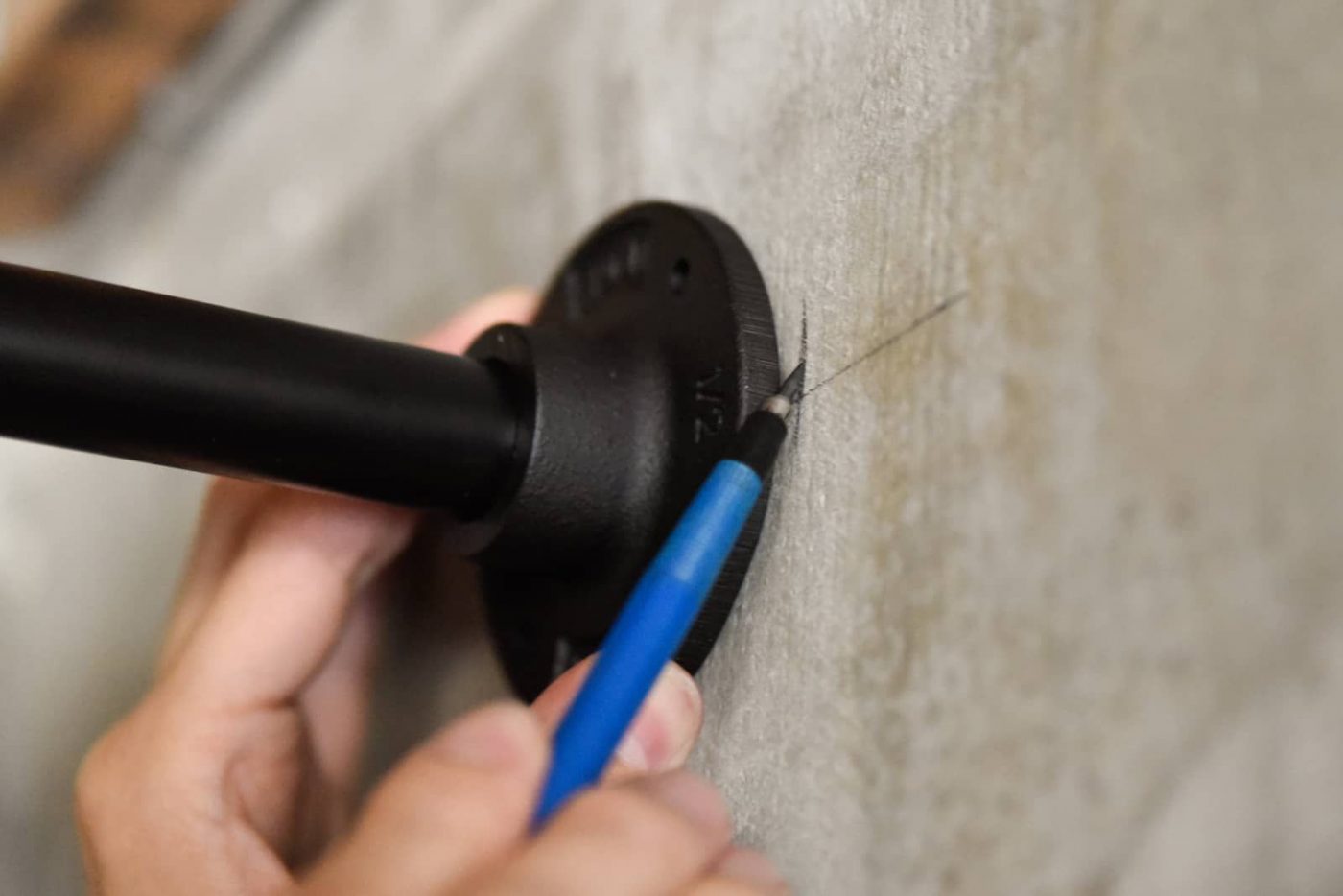

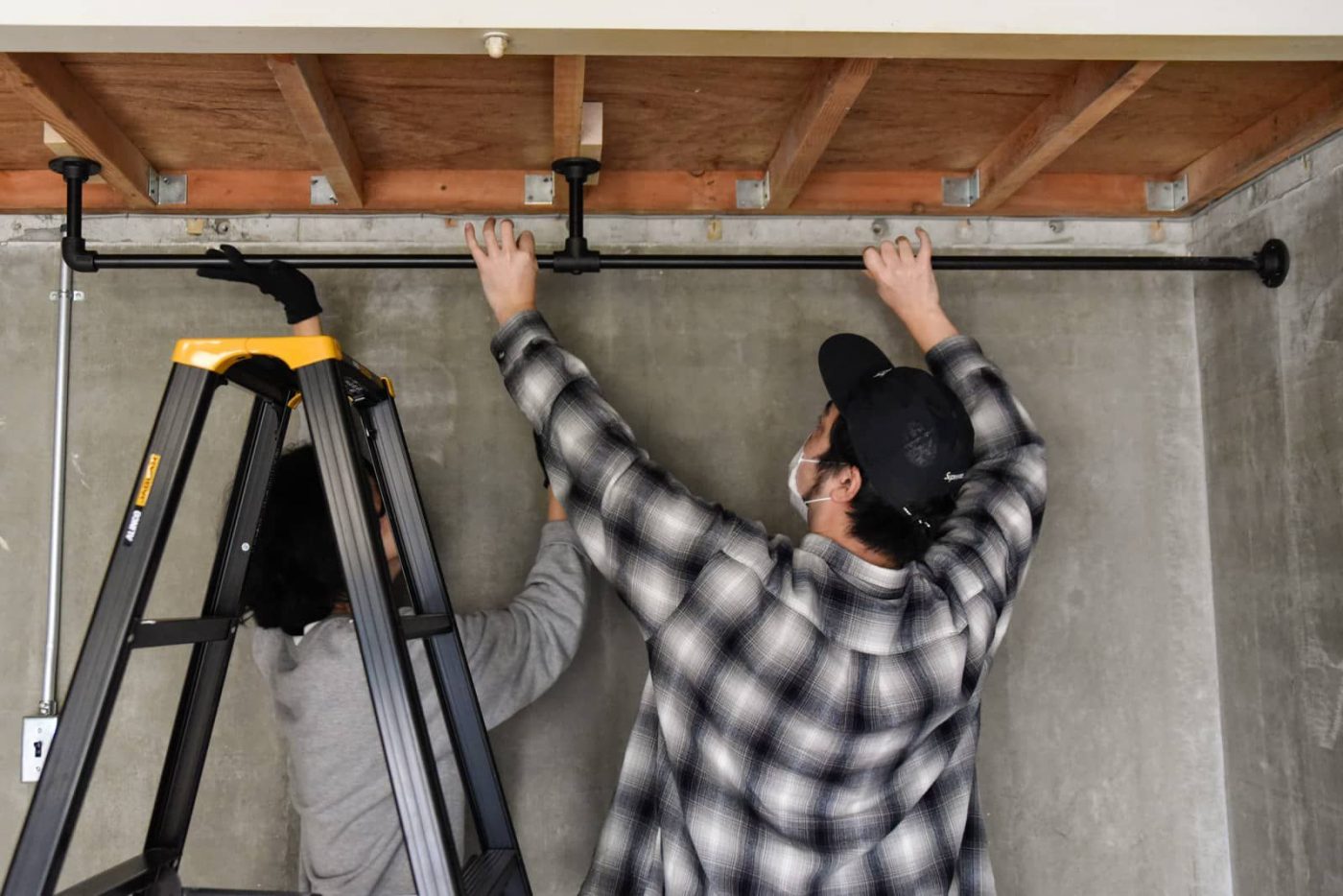

フランジを取り付ける前に、アイアンハンガーパイプを仮組みして、取り付け位置を決めます。

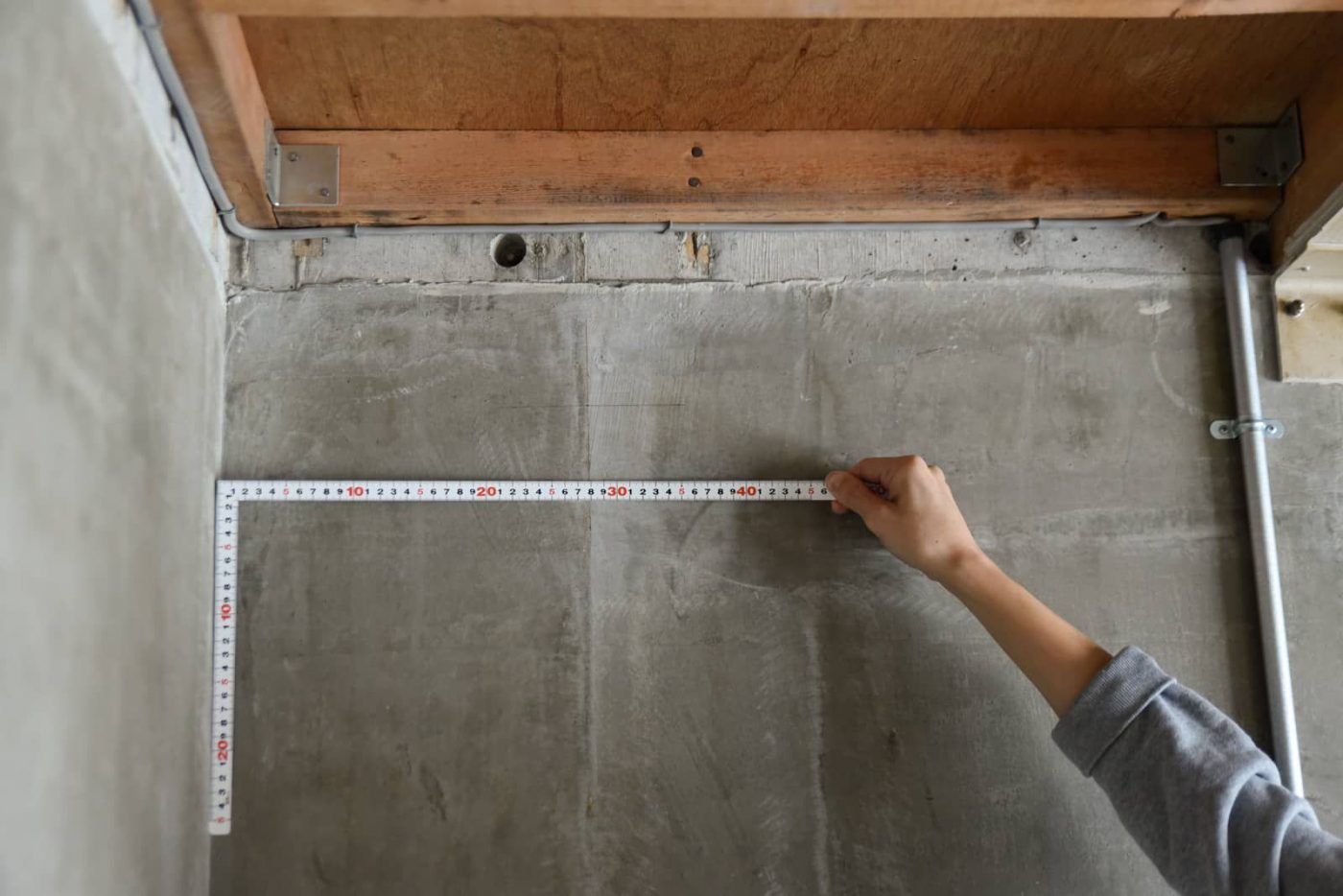

コンクリートの壁面を基準に、奥行き280mmの位置にフランジを取り付けます。

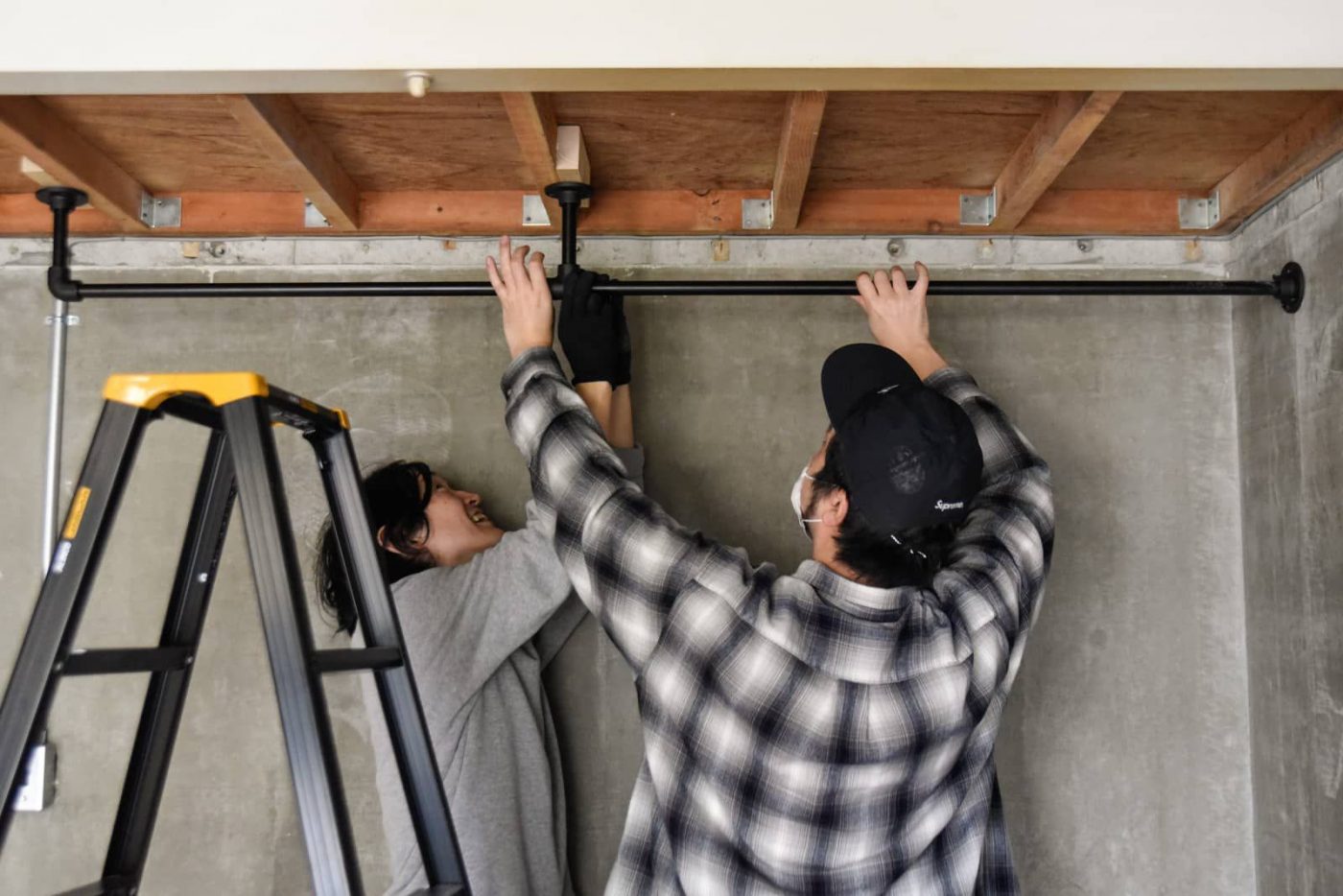

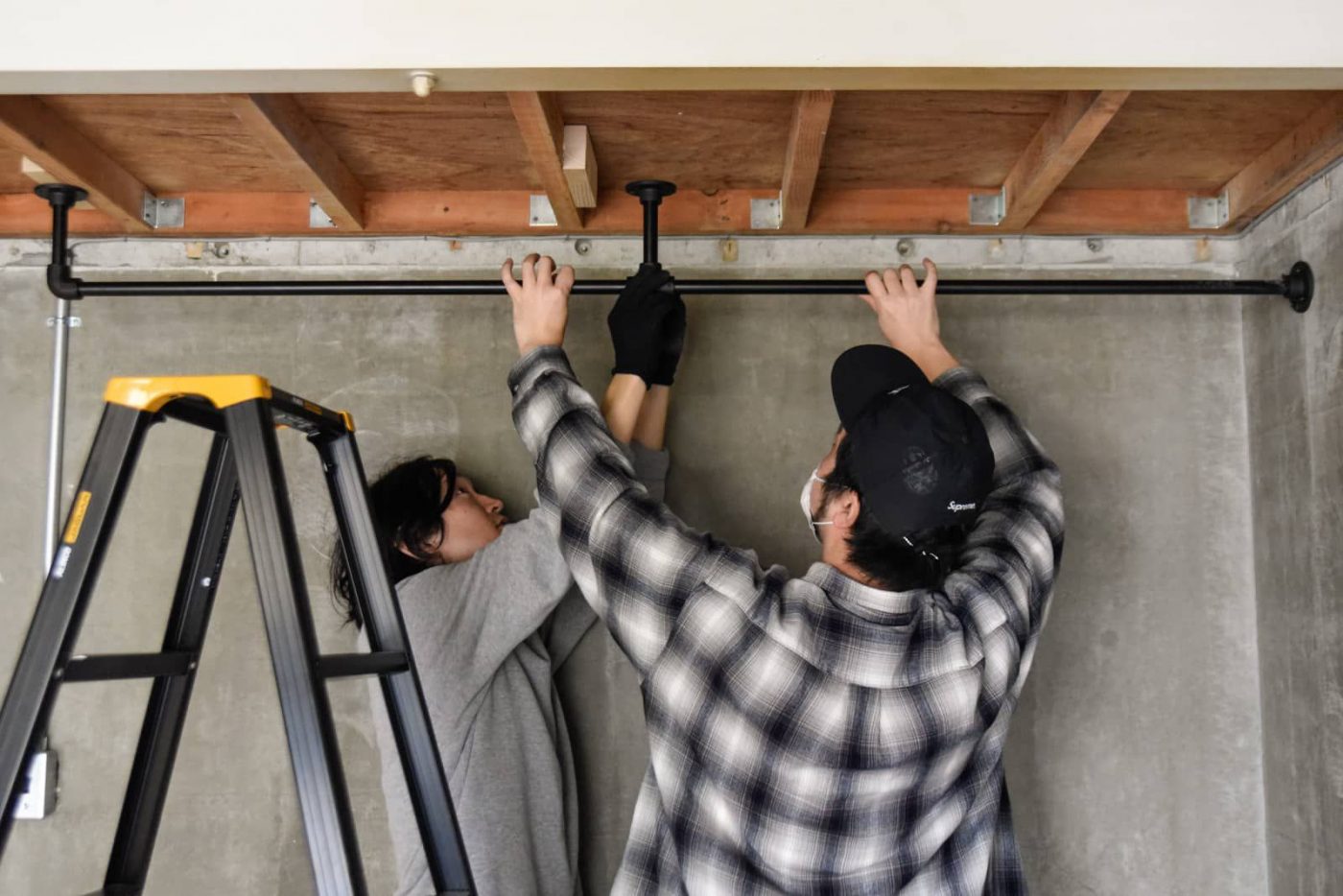

けっこうな重量があるため、位置決めは男性二人がかりで作業しました。ひとりはパイプを支え、ひとりは位置を決めています。

水平パイプの長さ1900mm以下の場合、真ん中のT型エルボは貫通タイプを選べるので、下地に合わせて左右に動かして現場で微調整ができます。

コンクリートの躯体に下穴を開ける

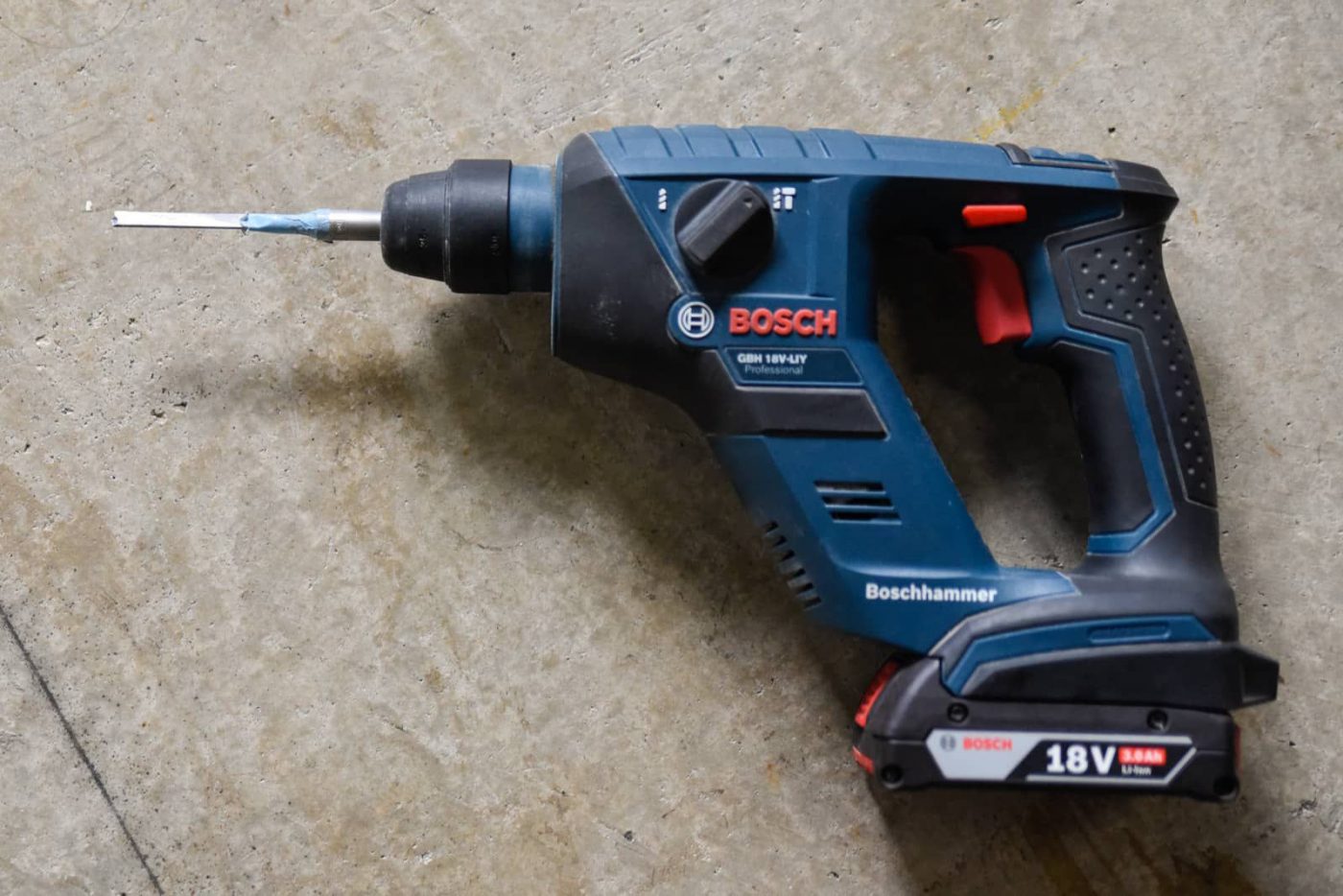

コンクリートの躯体に下穴をあけるため、ここで登場するのが大きくて強そうなハンマードリルです。(振動ドリルでもOK)

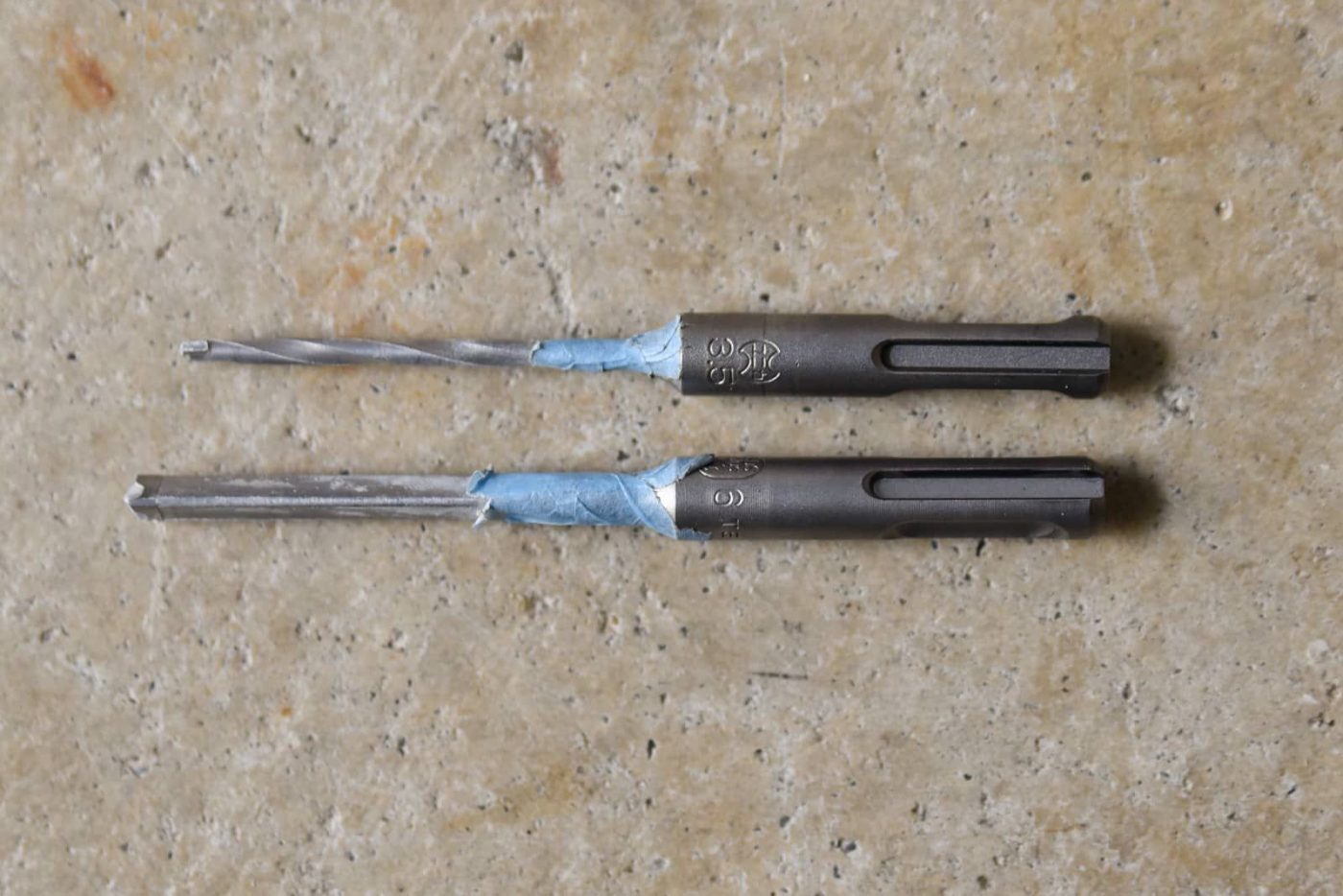

ハンマードリルの先端に取り付ける、コンクリート用のビットは細いものと太いものの2種類を用意しました。

穴を深く掘りすぎないように、先端からちょうどいい深さのところに目印としてマスキングテープを巻いています。

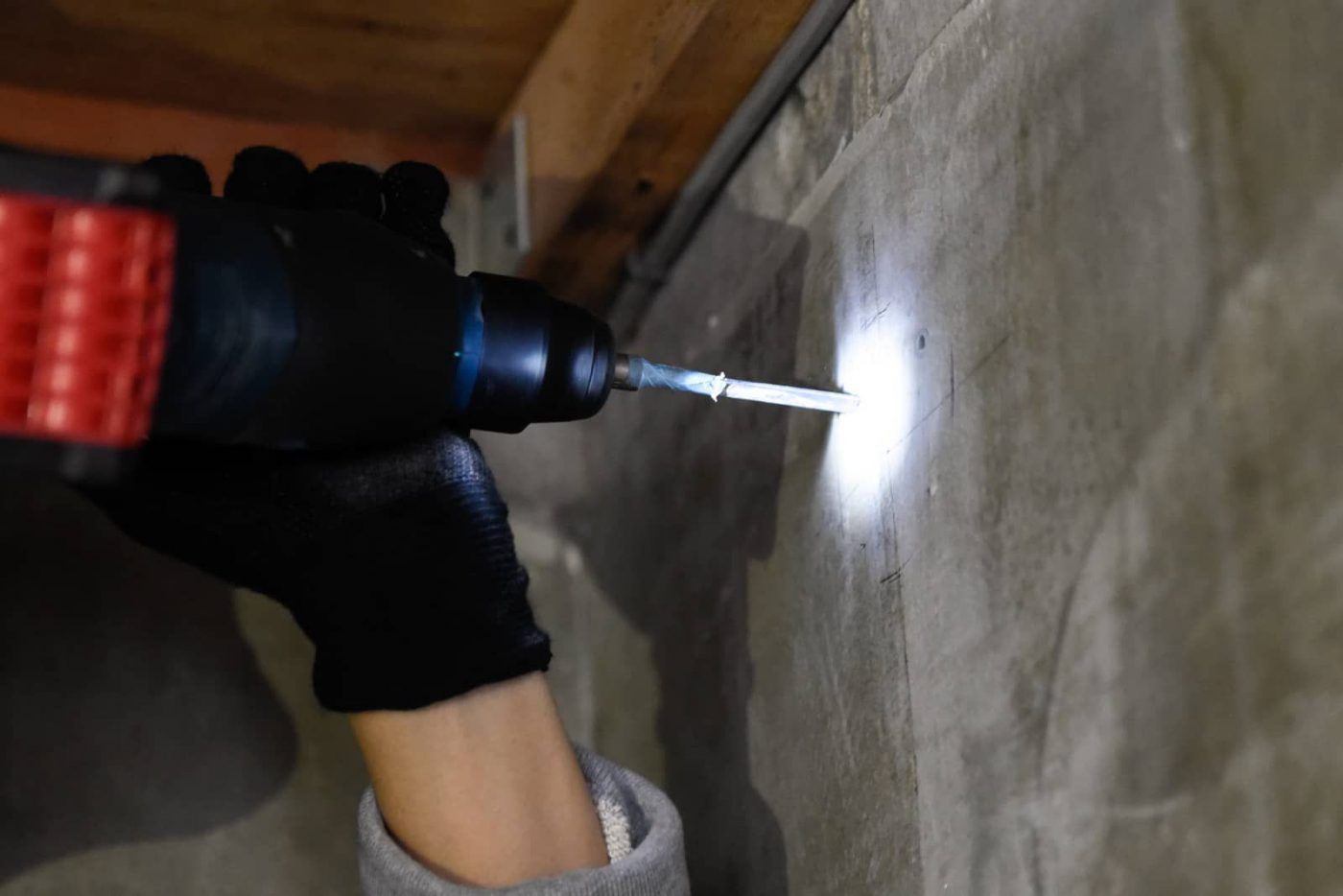

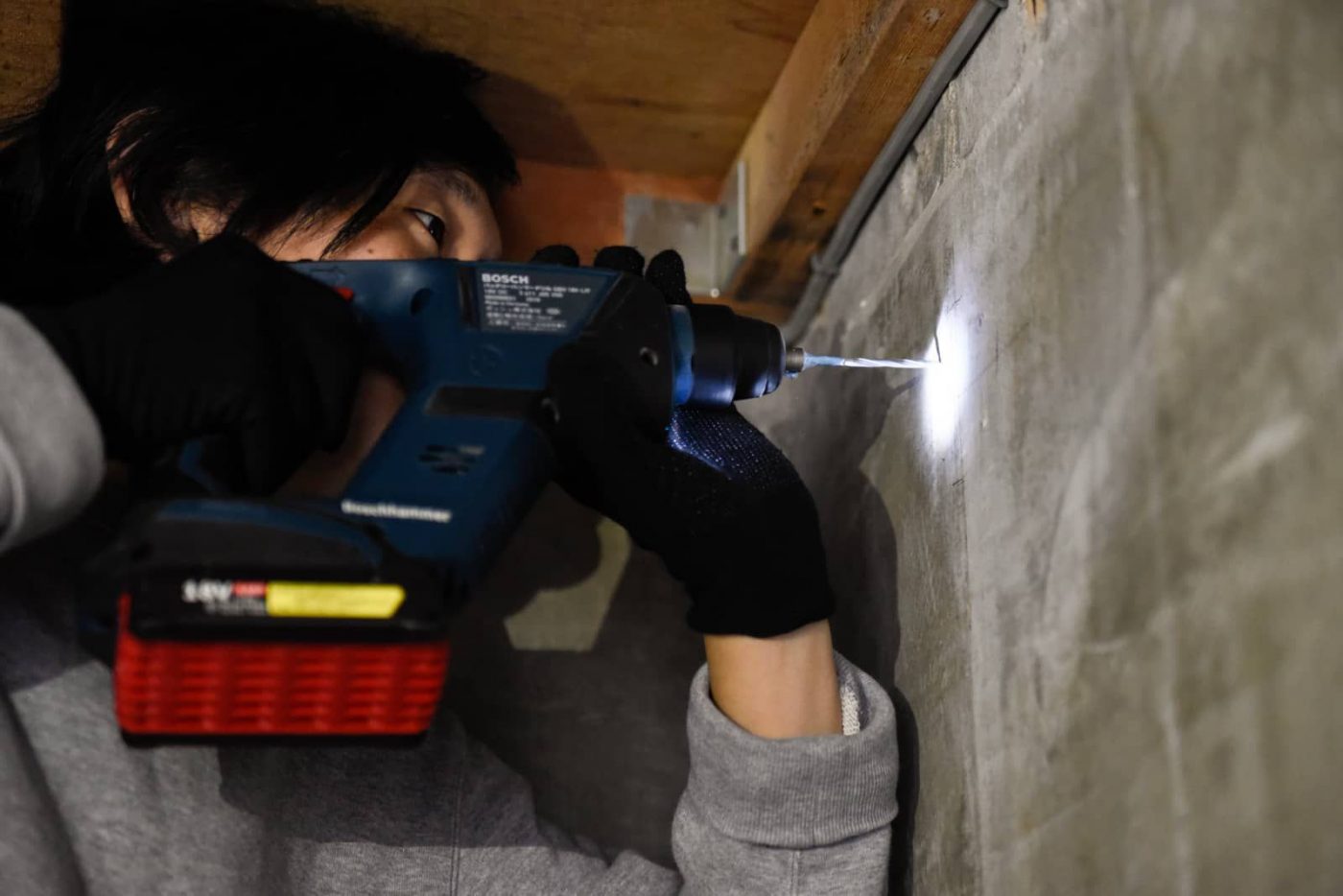

まずは細いビットで小さな下穴を開けます。ビットが折れないように垂直に、壁を押すような気持ちで体重をかけて。この作業、女性だとかなり力が必要だと思います。コンクリートをドリルで削るのですが、想像より音はうるさくなかったです。

穴を開けると同時に粉塵が舞うので、ゴーグルをお忘れなく。(わたしたちは忘れました、目がぁ 目があ……)

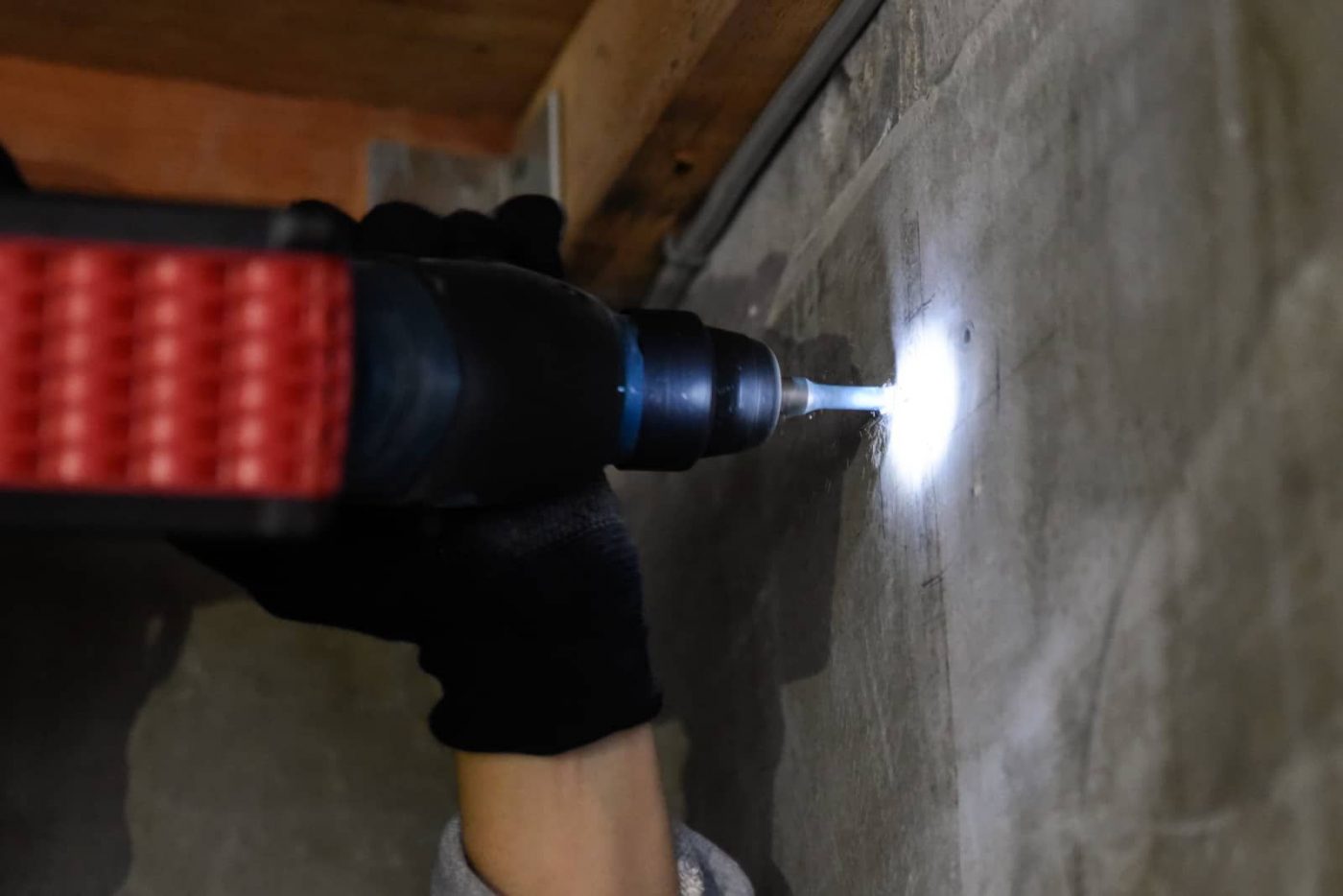

次に太いビットを付け替え、下穴を拡張します。ビットにマスキングテープで印を付けておいたので、深掘り防止になりました。

フランジは4箇所ビス留めをして固定するので、下穴も4つ開けます。

床に舞い落ちた甲子園の土ならぬコンクリートの土(?)。これもきっと、家づくりの思い出になるハズ。

アンカープラグを差し込み、フランジをビス留め

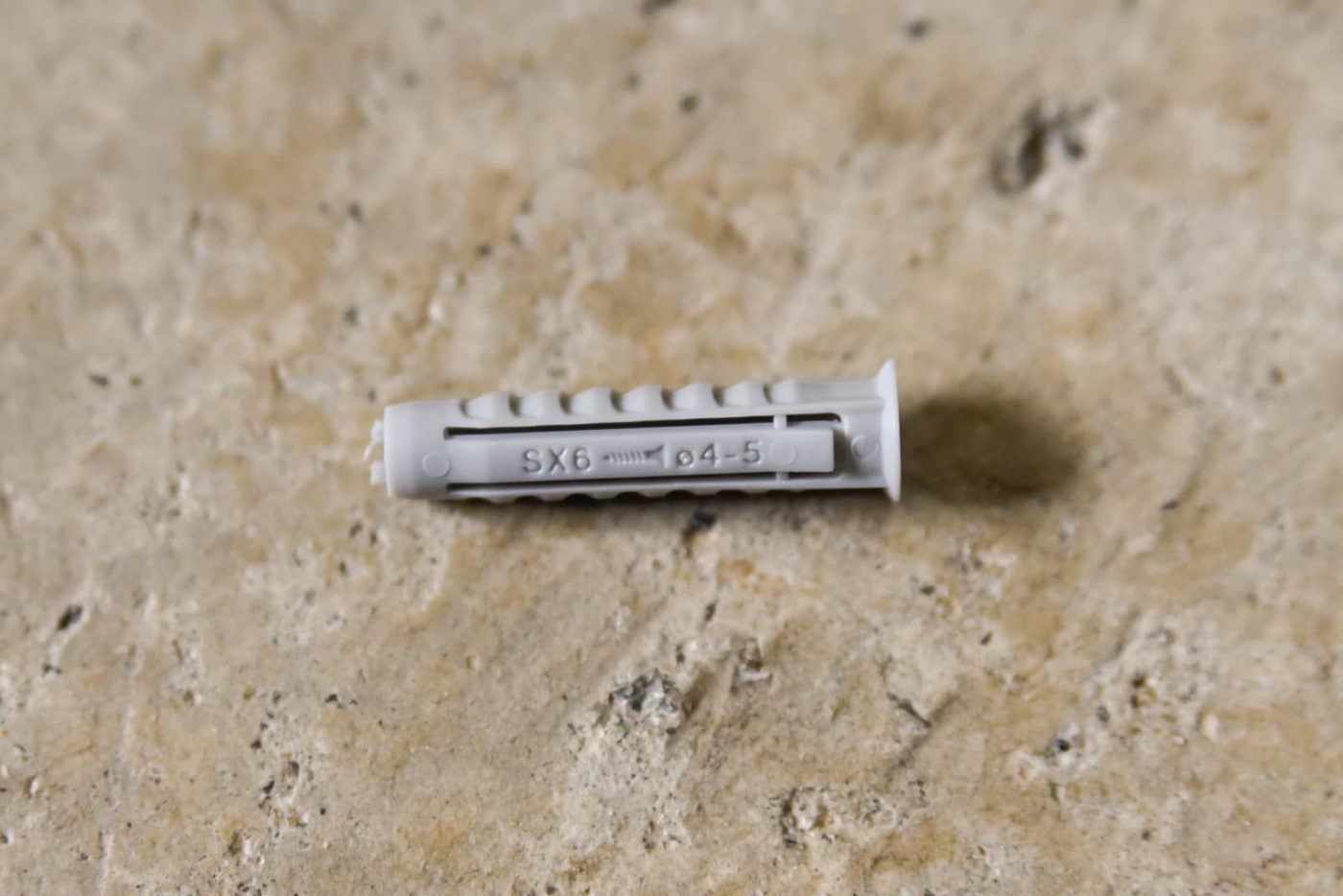

下穴が開いたところで、コンクリート用のアンカープラグを差し込みます。コンクリートは崩れやすくビスが効きづらいため、これで隙間を埋めてビスを固定します。

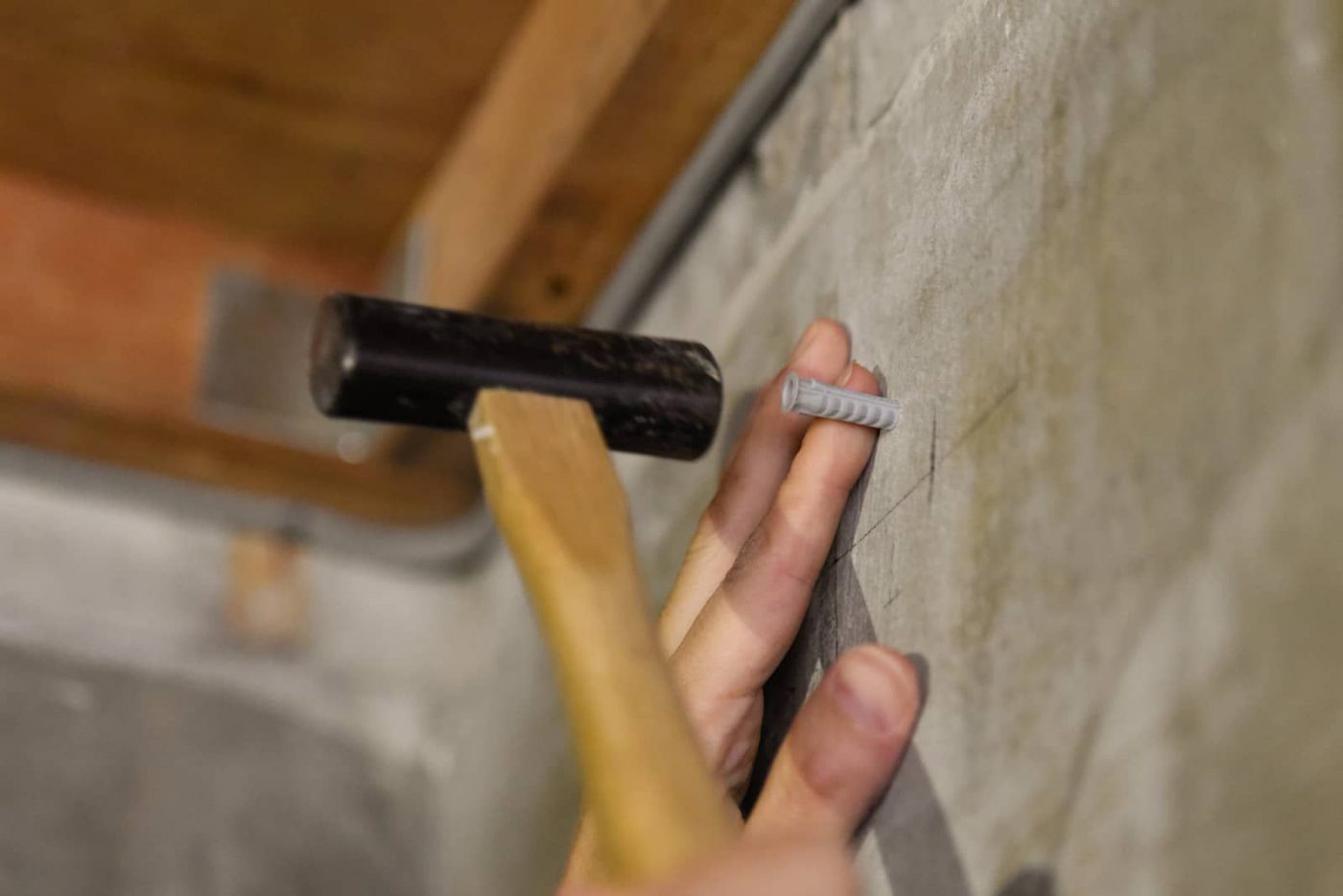

アンカープラグをハンマーでしっかり埋め込み、

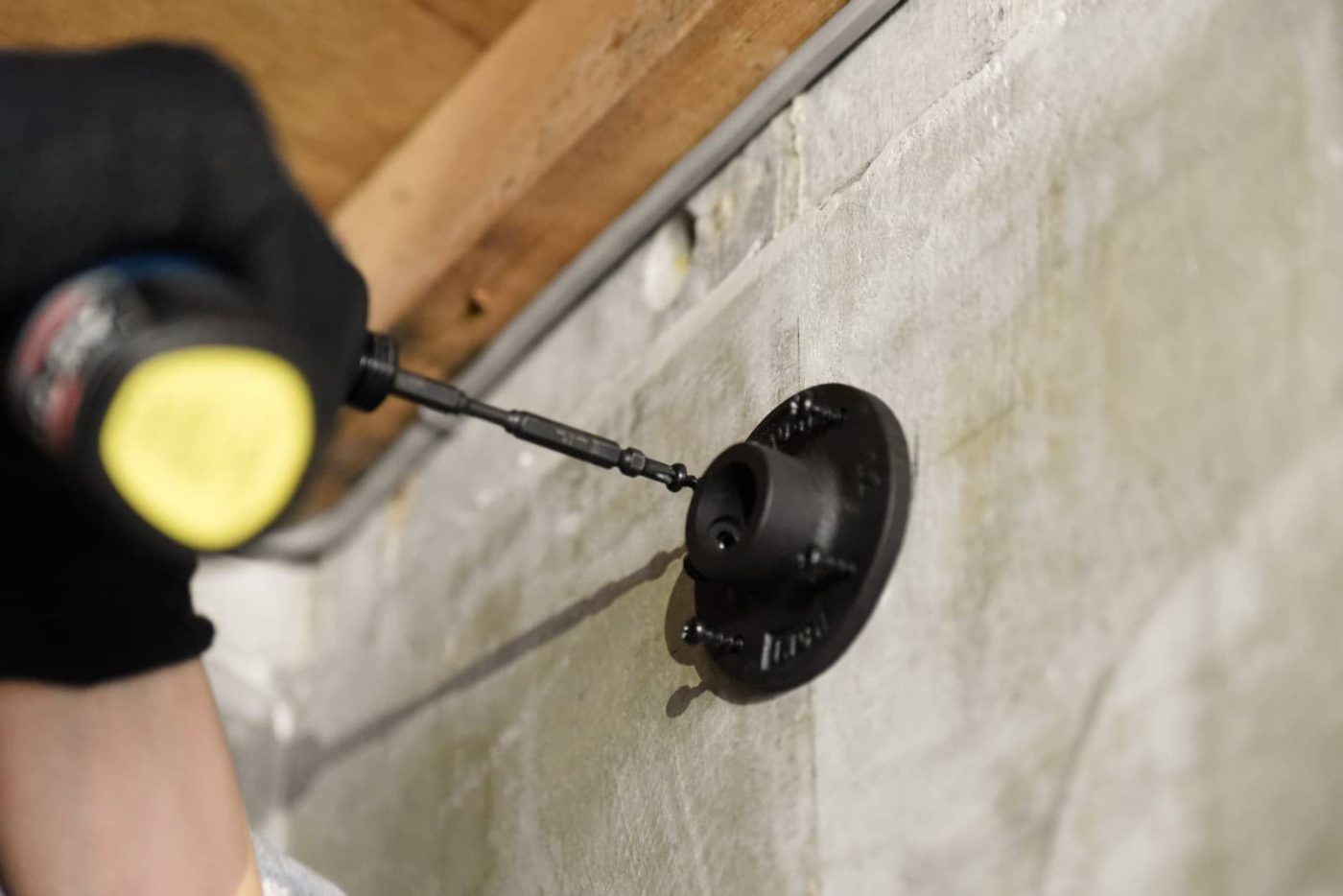

フランジをセットして、インパクトドライバーでビス留めしていきます。コンクリートの壁が少し膨らんでいたので、ビスを4つセットしてから徐々に均等に締め上げました。

木の下地にフランジを取り付ける

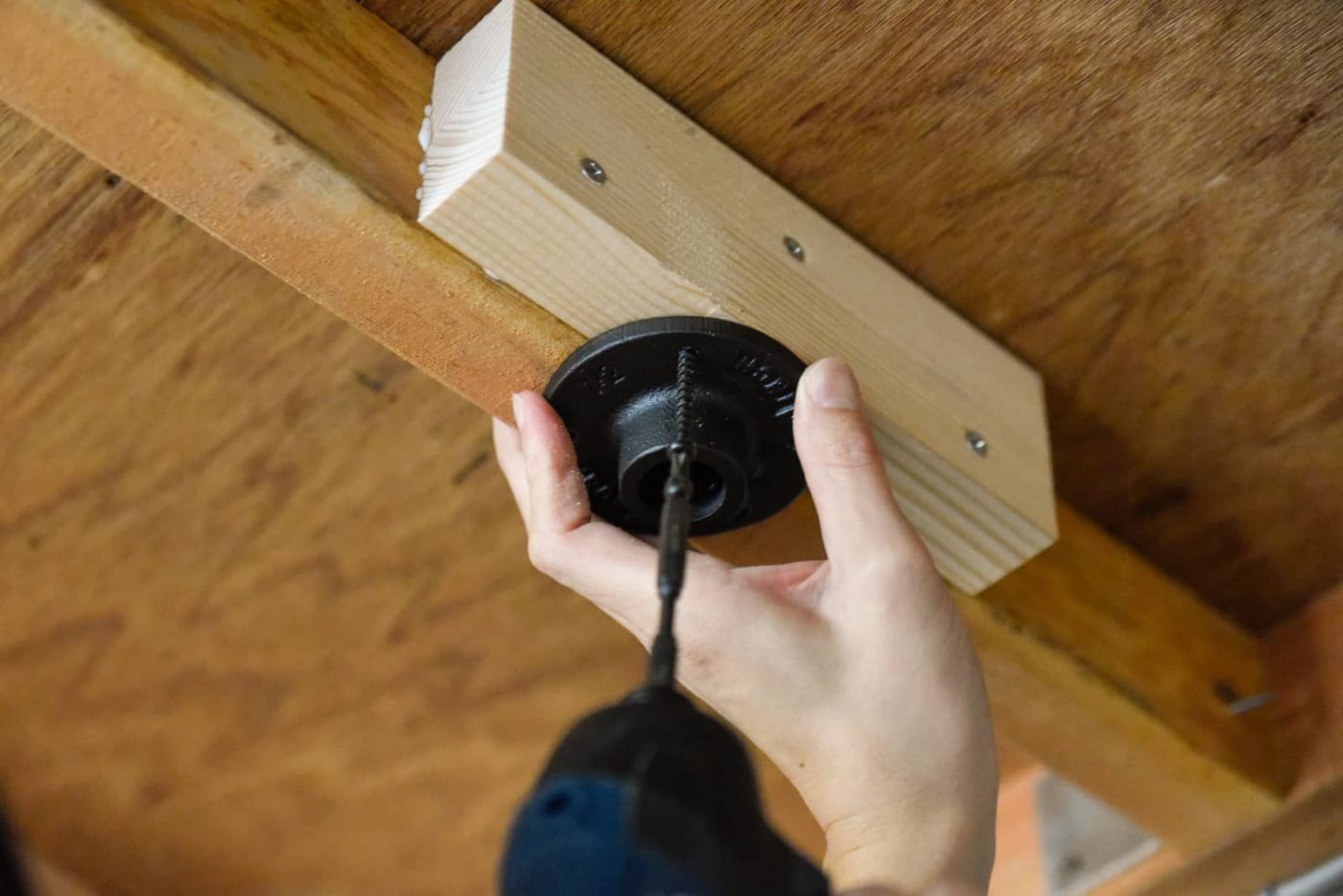

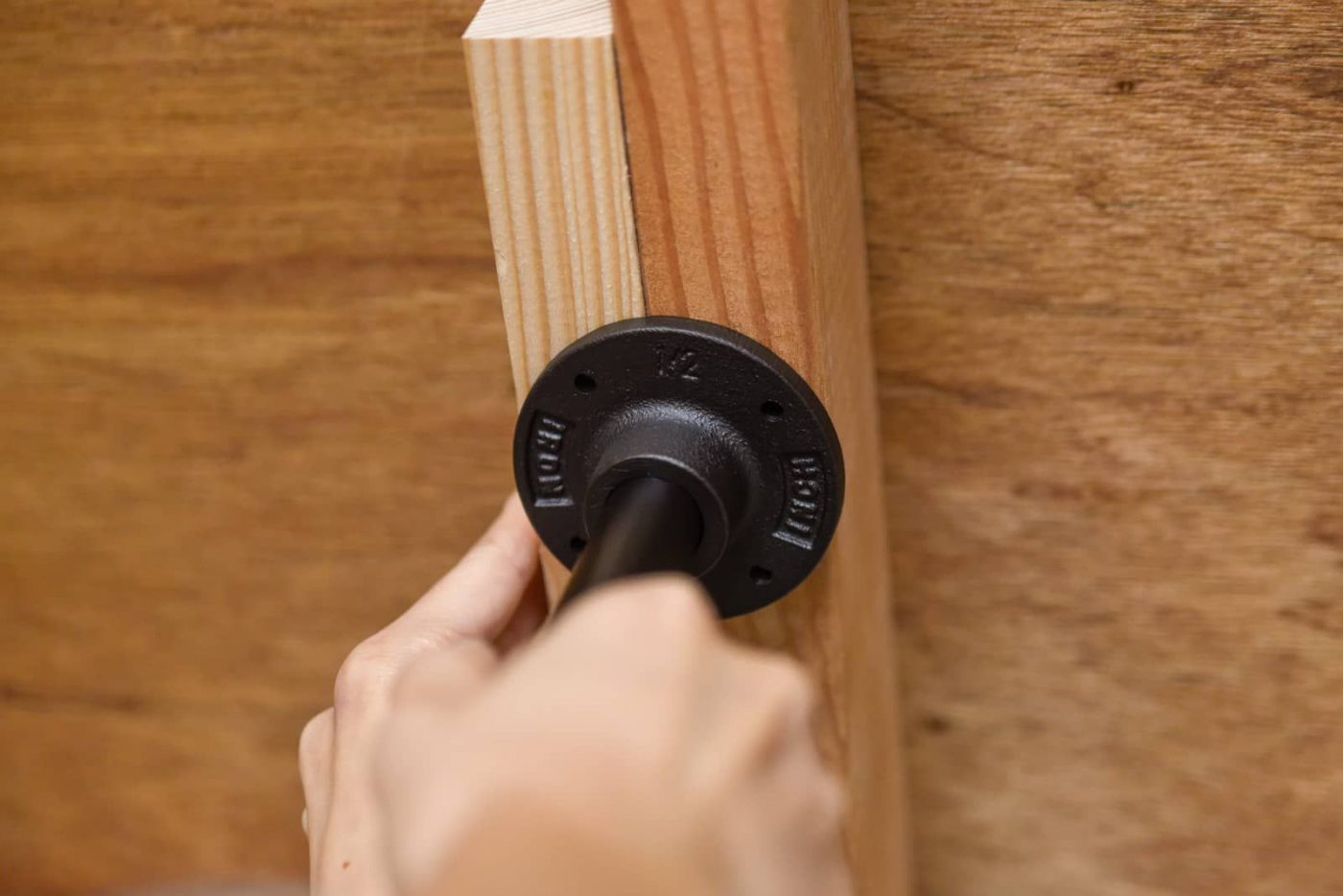

木の下地にも下穴を開けてから、フランジを取り付けます。

さきほど下地を補ったので、4箇所ともがっちりビス留めできました。なんだか安定感があるというか、頼もしく感じますね。

フランジとパイプをボルトで固定する

ここまでくれば、完成まであと少し!

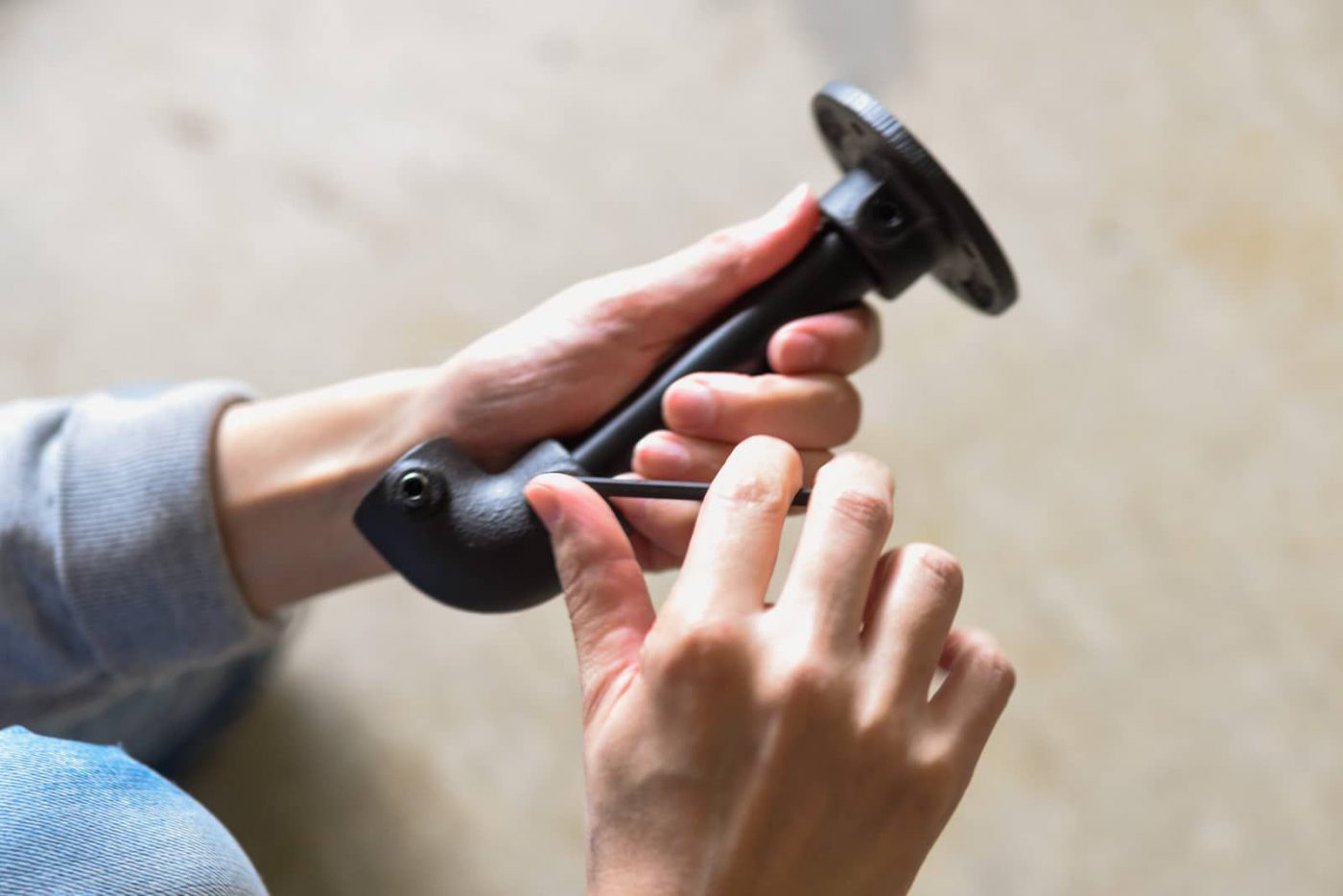

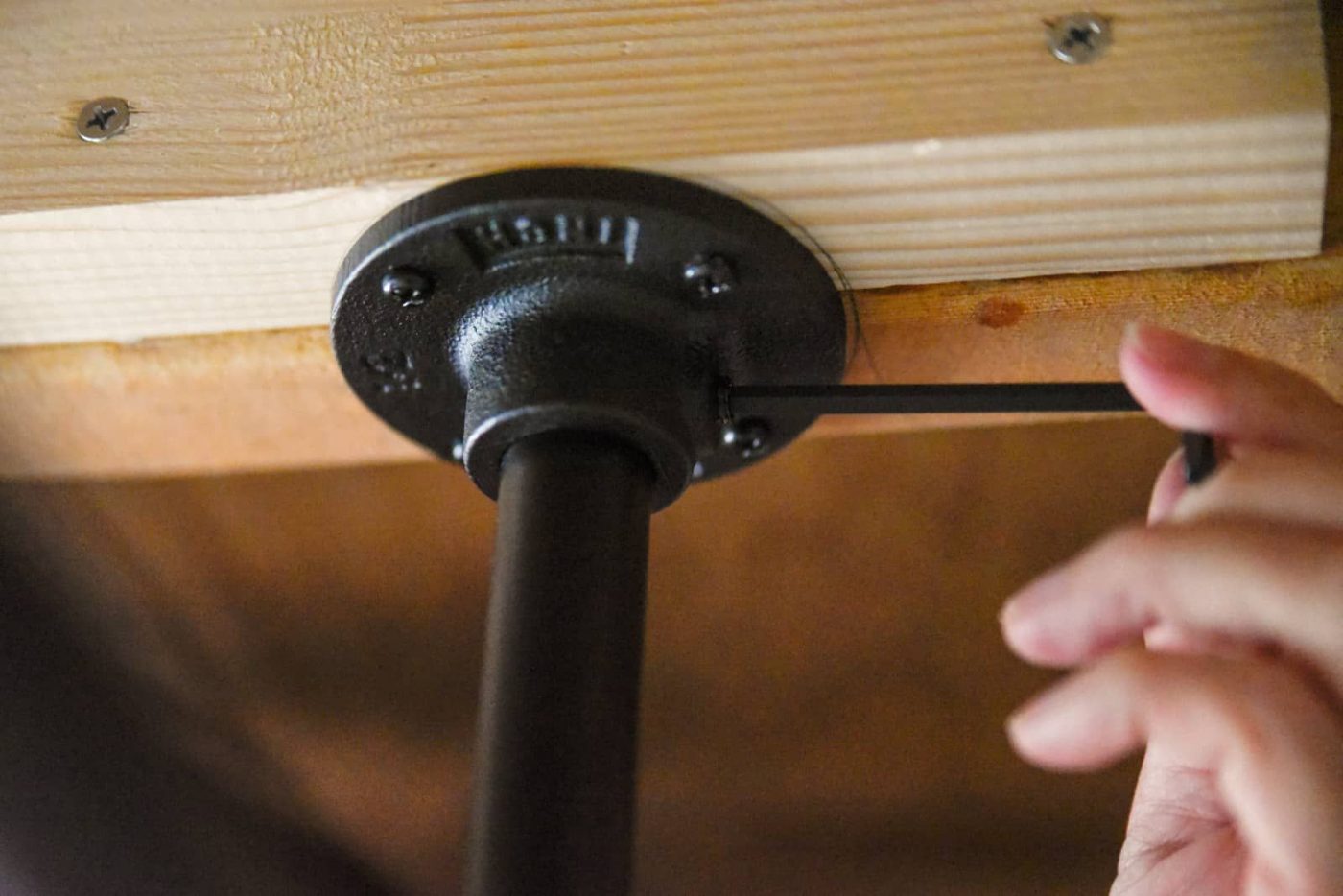

フランジにパイプをはめ込んで、L型の六角レンチでボルトを固定していきます。

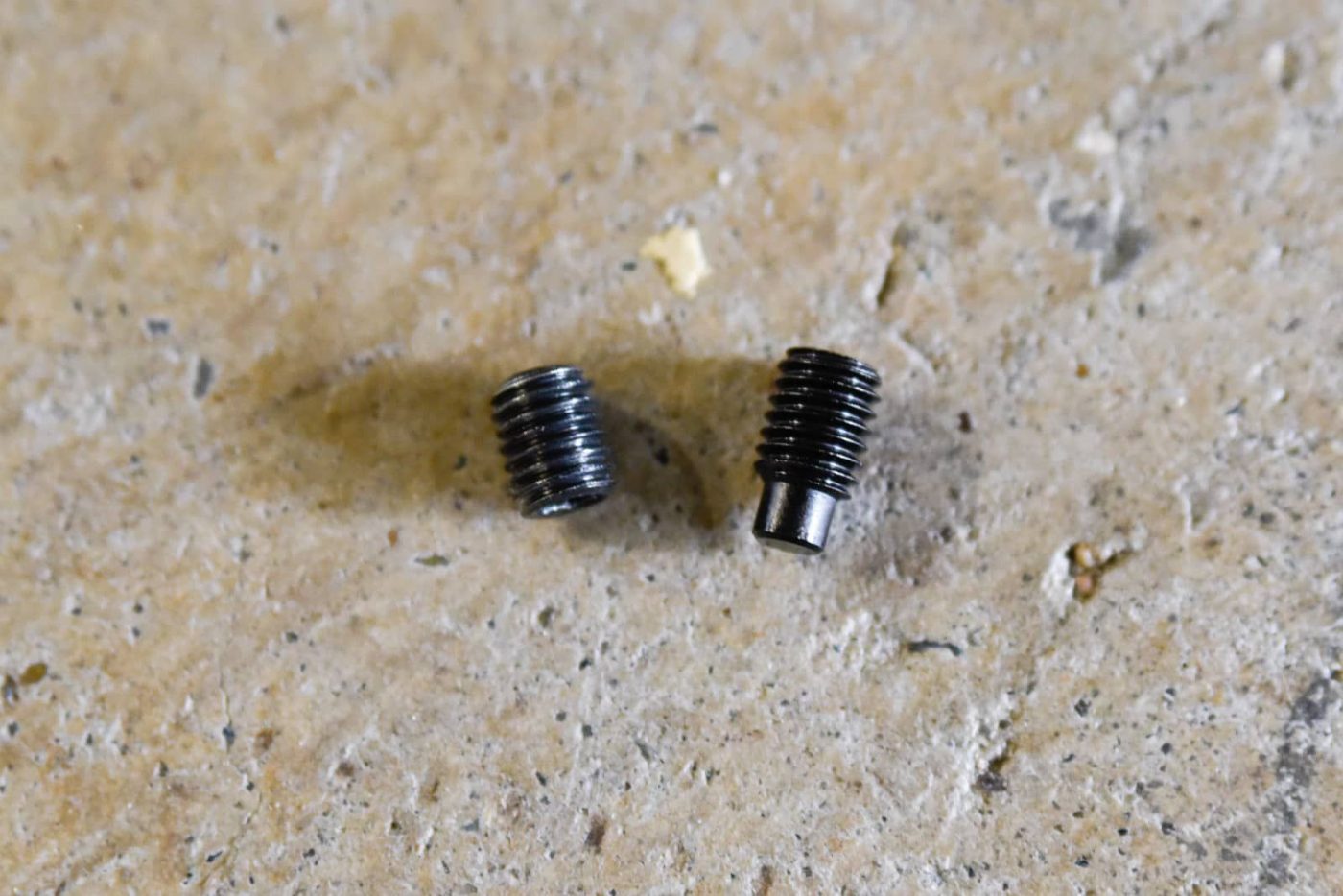

写真左がフランジとエルボにあらかじめセットされている「水平パイプ用固定ボルト」。写真右が「吊りパイプ固定用ボルト」です。吊りパイプには穴が空いており、このボルトの出っ張りで固定します。

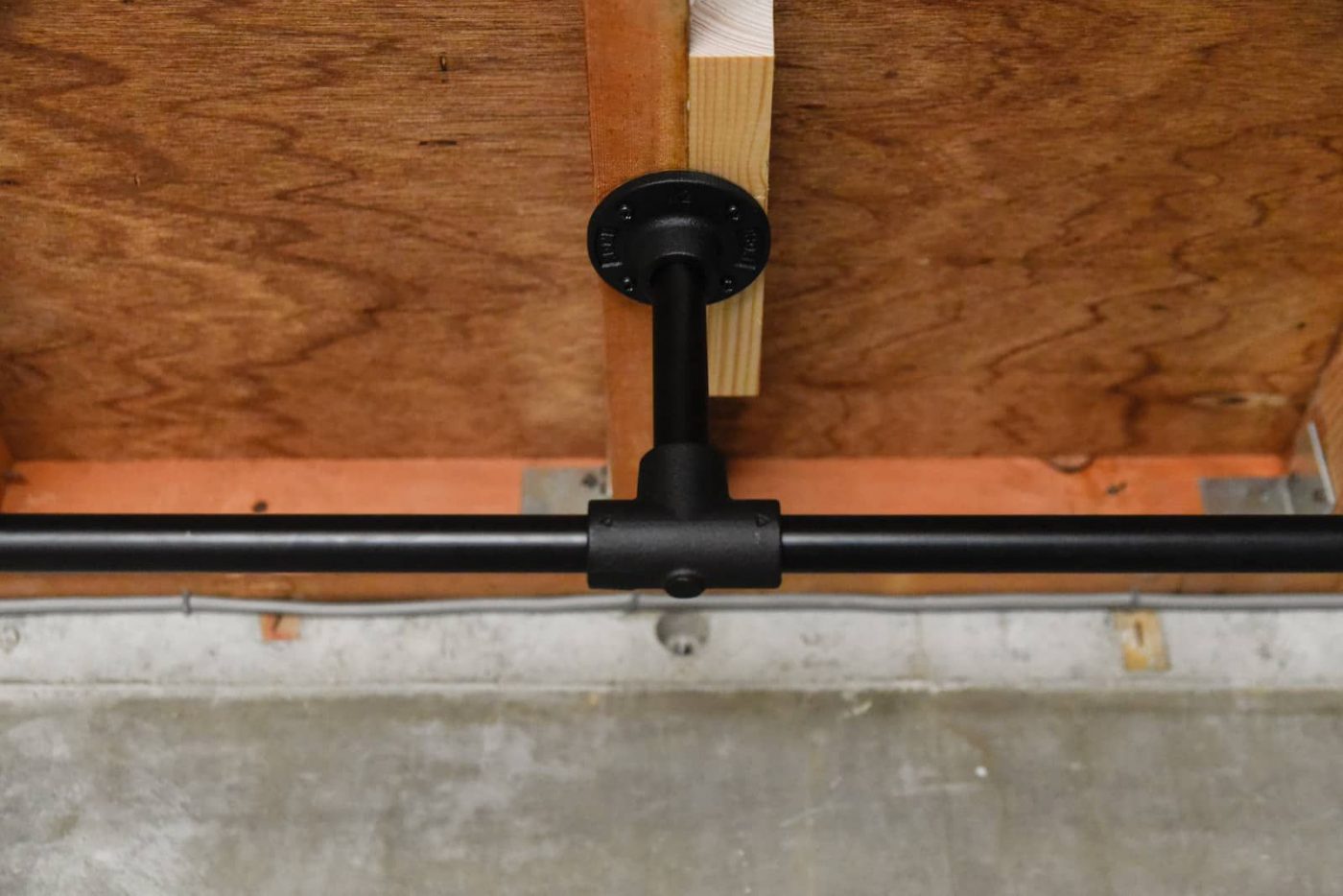

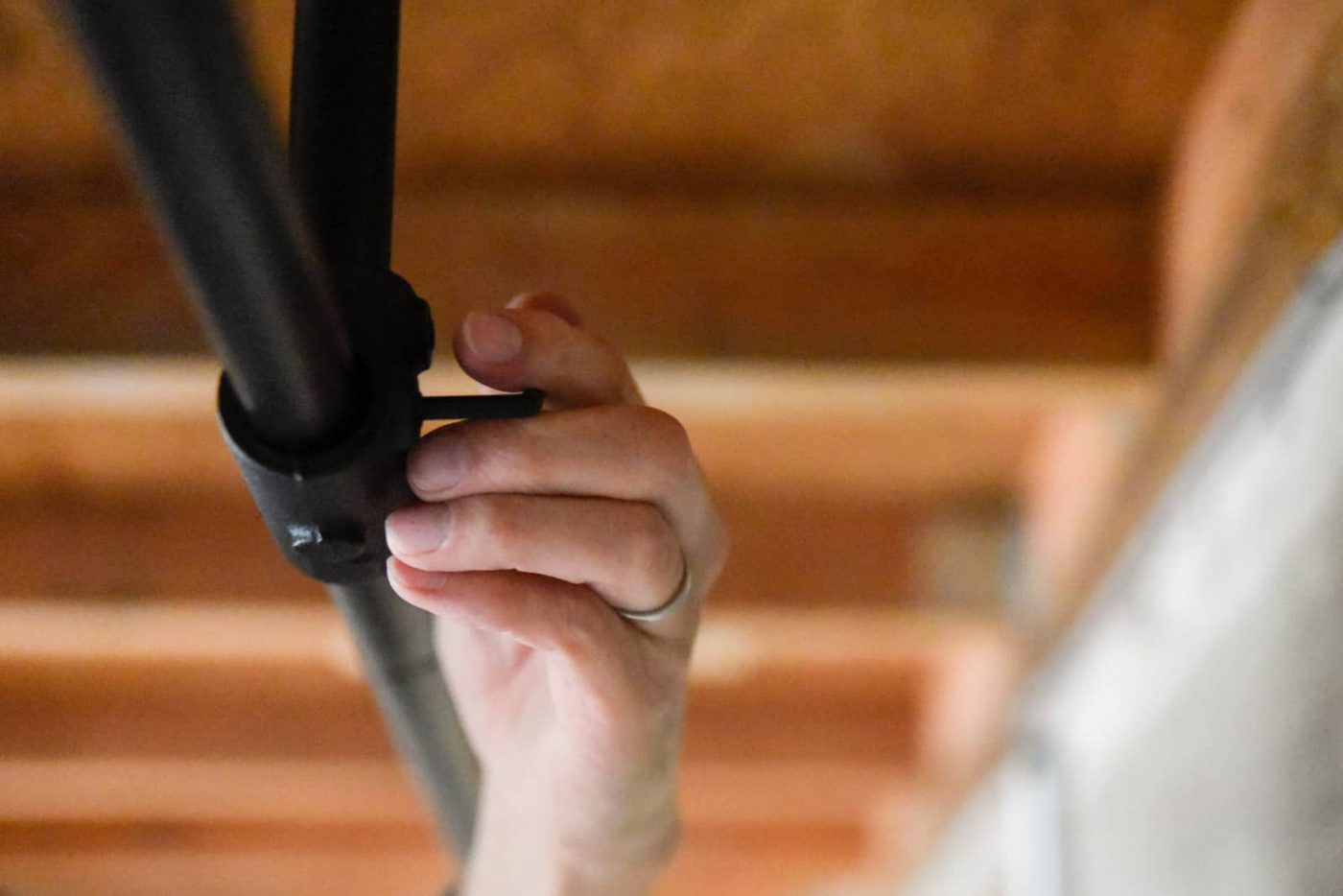

左右に動くT型の貫通エルボも、ボルトを締めて固定します。

アイアンハンガーパイプ取り付け完了!

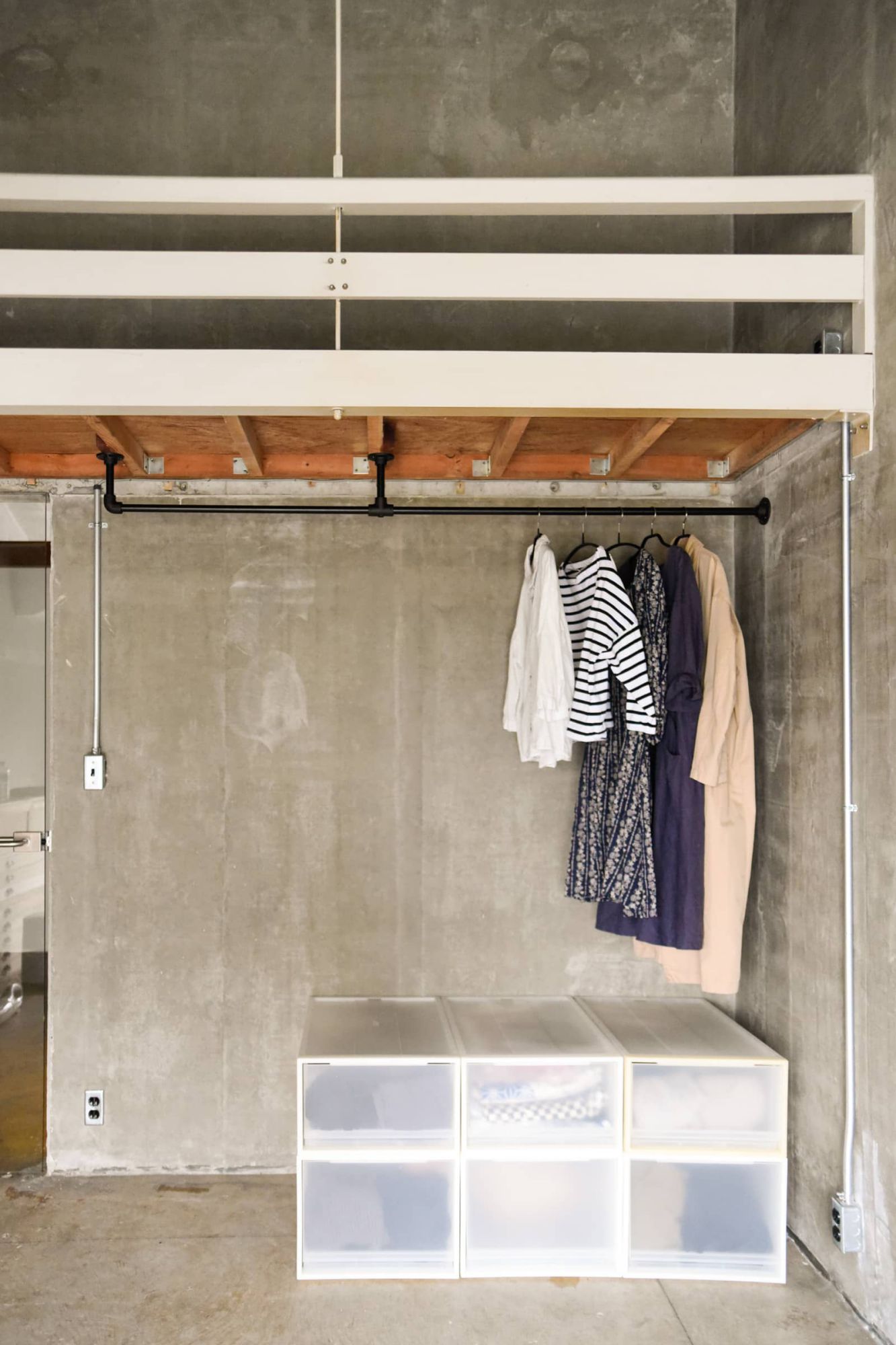

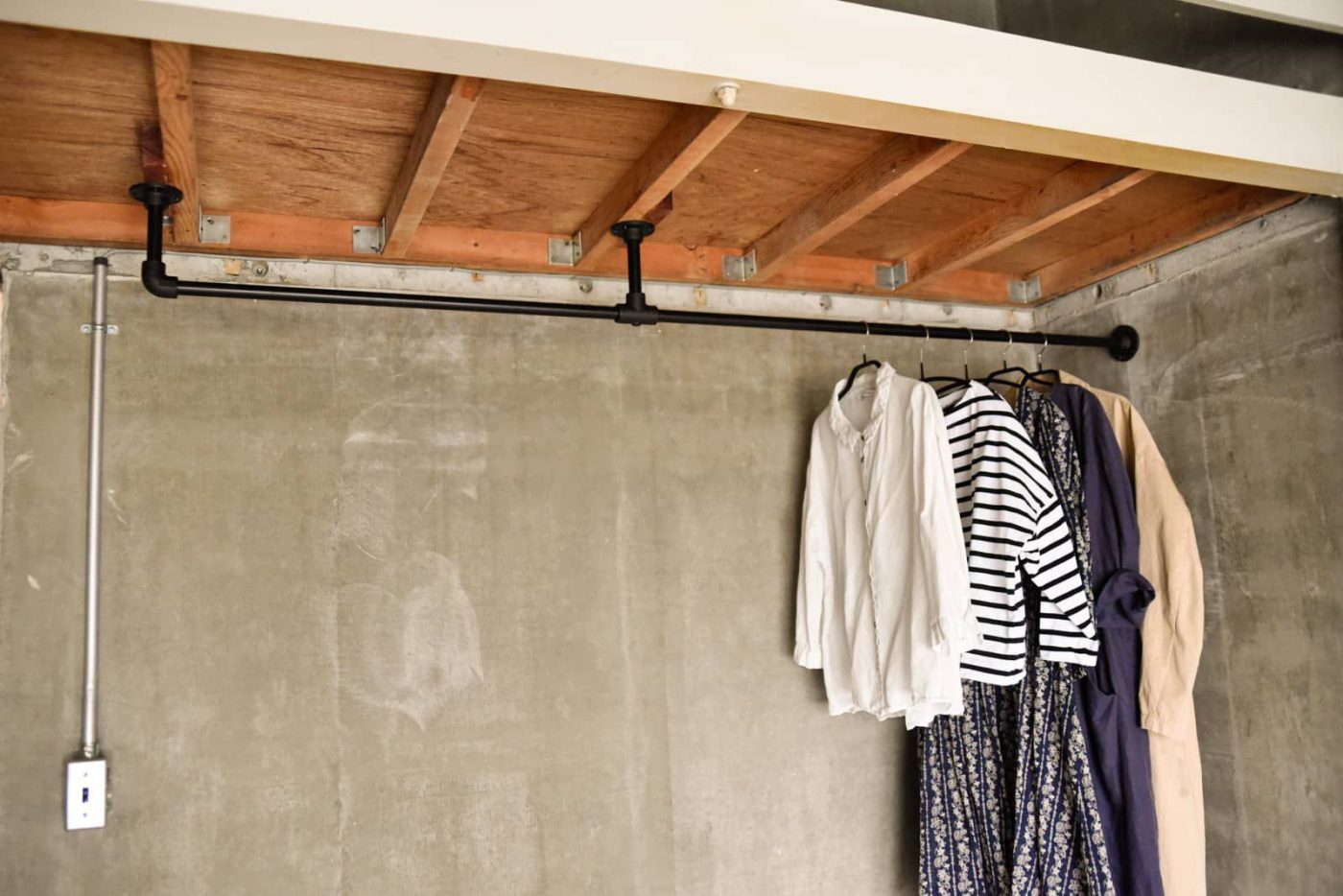

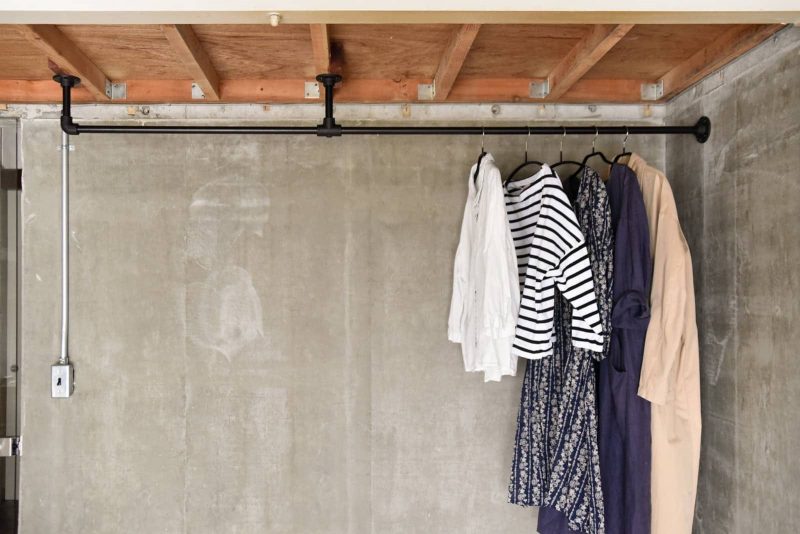

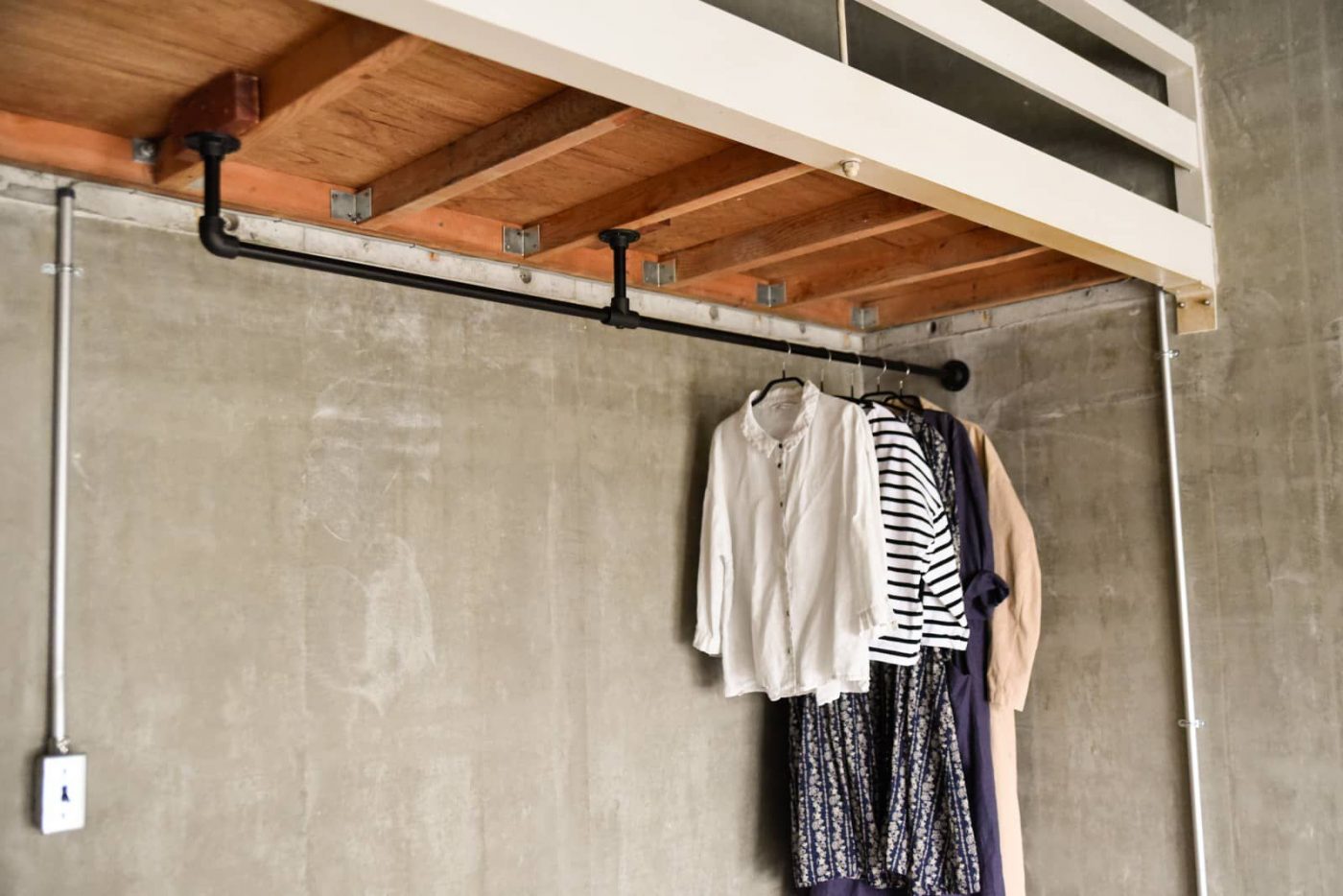

ロフトの下に、オープンクローゼットが完成しました!

空間を有効活用できて家主の小林も満足そう。「次は衣装ケースを新調したり、ロフトに色を塗ったりしようかな」とさっそく妄想が広がっている模様です。

木の下地はそっと『ワトコオイル』で着色したので、遠目で見ればなじんでいます。

今回は下地が丸見えという、なかなか特殊な家にDIYでアイアンハンガーパイプを取り付けてみましたが、マンションは下地が木材ではなく「軽量鉄骨」の場合があります。

下地の有無が不明だったり、壁や天井が壁紙などで覆われたりしている場合は、一度プロに相談することをおすすめします。

(塩川)
