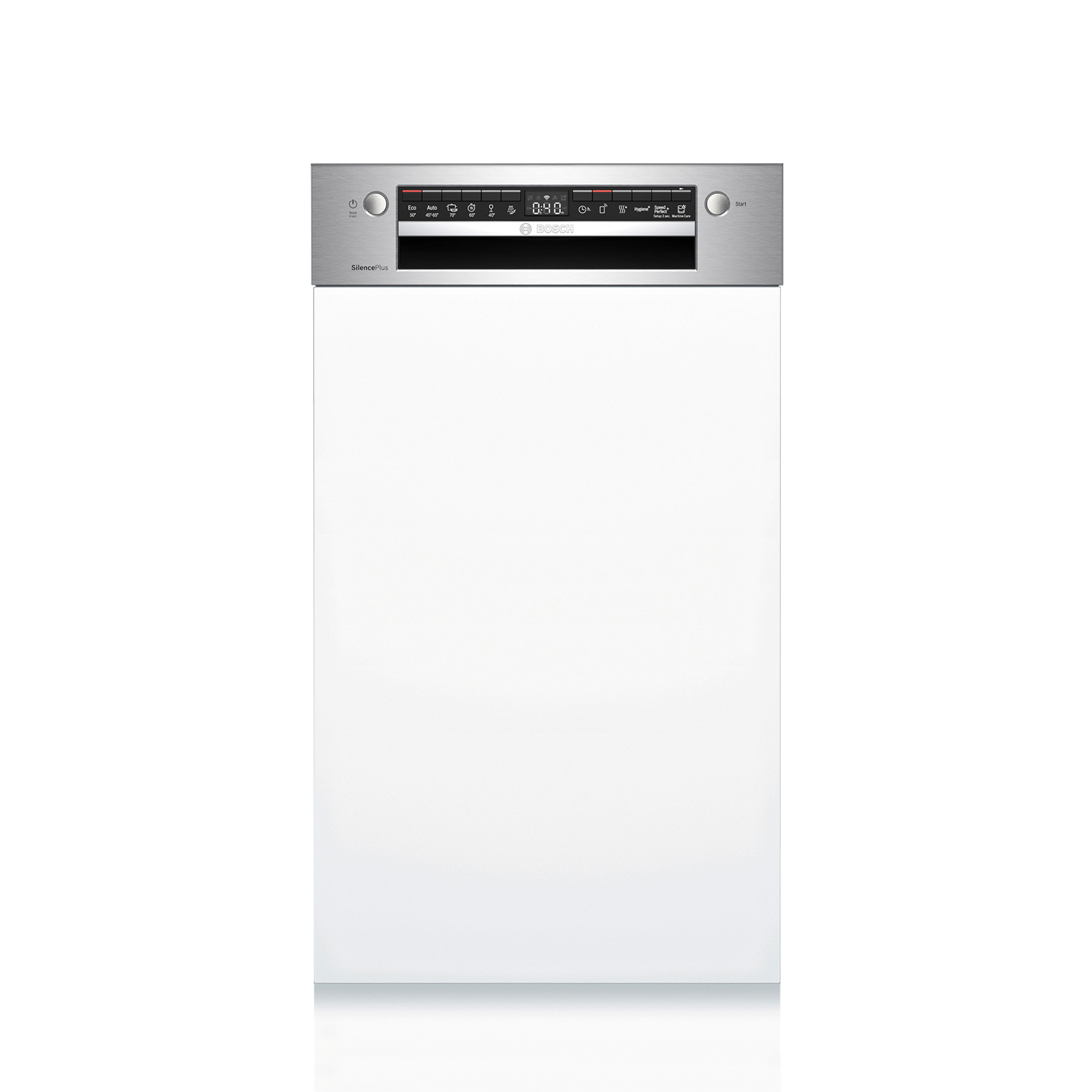

ビルトイン食洗機 フロントオープン W450 前面操作タイプ（本体のみ）

本体 図面(PDF) 本体 図面(DXF) 取付設置マニュアル 取扱説明書 設計・設置参考資料 使い方ガイド 商品カタログ（2023年3月版）

• 図面資料類の最新情報は、公式メーカーHPよりご確認ください。

食器や鍋をまとめて洗浄できる大容量。

食器や鍋を高温で洗えるので衛生的で油汚れもすっきり洗いあがり、使う水の量はシンクでの食器洗いと比べて少なくなります。

本体のみ（化粧面材なし）で販売しているので、設置するキッチンのドア材と素材を合わせることが可能です。

こちらは蓄熱により自然乾燥を促進させる予熱乾燥方式タイプです。乾燥促進機能（ゼオライトドライ）搭載タイプをご希望の場合は、別ページよりご注文ください。

ステンレスフレームキッチン

• キッチン本体の商品ページからオプションで選択した際の商品ID（オプションID）は「KB-PT004-OP02-G234」となりますが、こちらの「KB-PT004-02-G234」と同一商品です。

• 荷揚げや建物内への搬入作業は承れません。

• 単相200V・15Aアース付き専用コンセントを単独で使用してください。

• アースを確実に取り付けてください。アース線はガス管や水道管、電話や避雷針のアース線に接続しないでください。

• 国産の食洗機と施工方法が異なりますので、必ず施工説明書をよく読み、正しく施工してください。

• 本体は電子レンジ、ガスレンジ、クッキングヒーターなどの調理レンジの下に取り付けないでください。また、暖房機器や温水の配管にも接触させないでください。放射熱の影響で本体や電源コード・給排水コードを損傷させる恐れがあります。

• コンセントは給水管の止水栓よりも高い位置に取り付けてください。

• 60℃を超えるお湯が供給される給湯（水）栓への配管には接続しないでください。

• 本品は配管直結タイプのため、給排水の位置決めは正しく行ってください。

• 排水管は床から200mm以上、塩化ビニル管呼び40を立ち上げてください。

• 給水管の汚れ落としとエアー抜きのため、本体を接続する前に水を流してください。

• 電磁弁付き給水ホースは上向きに接続し、締め付けトルクは10N･m以下（約1kgf･m）で締めてください。

• 設置工事は承っておりません。商品のみの販売となります。

• 機器の設置および付帯工事は有資格者が行う必要がありますので、必ず専門業者へご依頼ください。

• 洗剤は、家庭用食器洗い機専用洗剤およびリンス剤を使用してください。

• 食器用台所洗剤は使用しないでください。

• 塩素系漂白剤は絶対に使用しないでください。

• 庫内や部品を有機溶剤（ベンジン等）など可燃性のあるもので拭かないでください。

• メーカー保証は5年間です。

• 不具合や故障が発生した場合には、納品時に梱包材へ同封されている「取扱説明書」に記載されている連絡先までご連絡ください。保証期間内でも、操作ミスや設置不備による故障の場合は、費用が発生することがあります。

オプションで、ステンレス製の面材（化粧面材）と巾木を本体と一緒にご注文できます。また、設置状況に合わせて天板取付固定金具や排水チーズも一緒にご注文いただけるようご用意しています。

• 食洗機本体と一緒にオプションとして追加してご注文いただける場合は追加送料はかかりません。お買い忘れなどで単品でご注文の場合には別途送料がかかりますのでご注意ください。
• 各オプションについての詳しい仕様は、こちらの単品ページからご確認いただけます。
