| サイズ | 外寸:W50×D35×H52×φ33mm |
|---|---|
| 素材 | 鉄(鋳物) |
| 仕上 | 焼付塗装 |
| 付属品 | L型六角レンチ(M8用) |

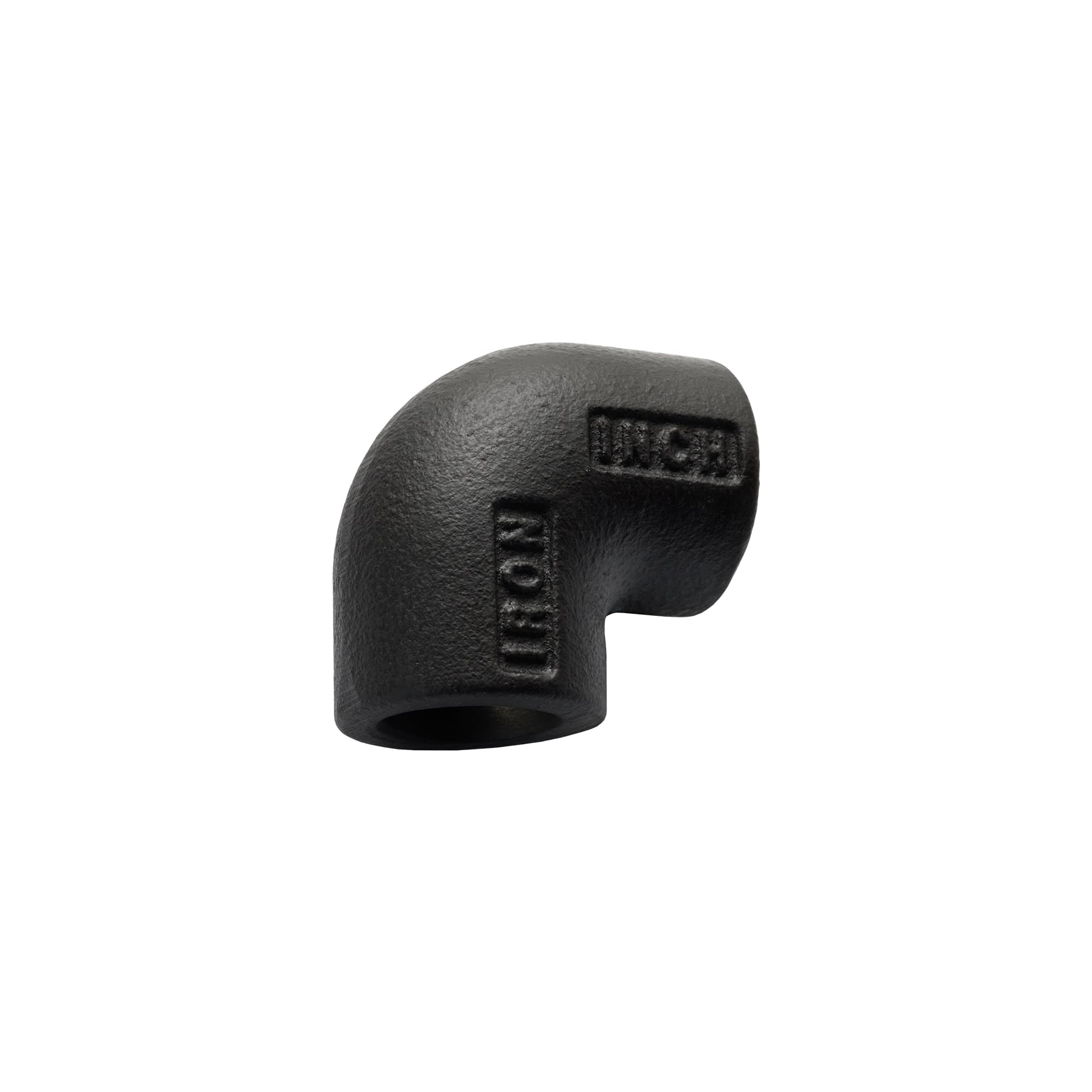

「90°エルボ」は、筒の中にストッパーとなるツノがあり、それぞれパイプを20mm飲み込ませて使います。
差し込んだパイプの端部から15mm足した位置に直角する筒の中心(芯)がきます。
組み立てた後の仕上がり寸法とパイプ寸法の関係性は、各パーツ図面の資料をご確認ください。
表面は焼付塗装という強度のある塗装で仕上げていますが、鋭利な物などの摩耗によって塗膜が剥がれる場合があります。
設置の際は、連結金物であるT型エルボやフランジとパイプを六角ボルトでしっかりと締めて固定してください。
壁付けも可能です。下地にしっかりと取り付けることが大前提ですが、壁からの出幅がある場合には、強度が弱まりますのでご注意ください。
フランジの取付面を、床と水平に加工していただく必要があります。傾斜天井に設置するためのパーツは取り扱っていませんので、フランジの取付面が床と水平になるように取付箇所を加工するなどでご対応ください。
パイプの端部やボルト部分は、素手で触ると怪我をする恐れがあるので、取り付けの際は作業グローブを着用してください。
本品は、室内用です。屋外での使用はおすすめできません。
