メタルハンガーライン E型コーナー

オーダー品図面(PDF) パーツ図面(PDF) 価格表 取扱説明書

無垢ステンレスのラインが空間を引き締めモノの居場所を生み出す、新しいハンガーシリーズです。

パイプに沿うような形状のパーツは、様々な形への拡張性を持ちつつ、空間に線を引いているかのような細いシルエットです。

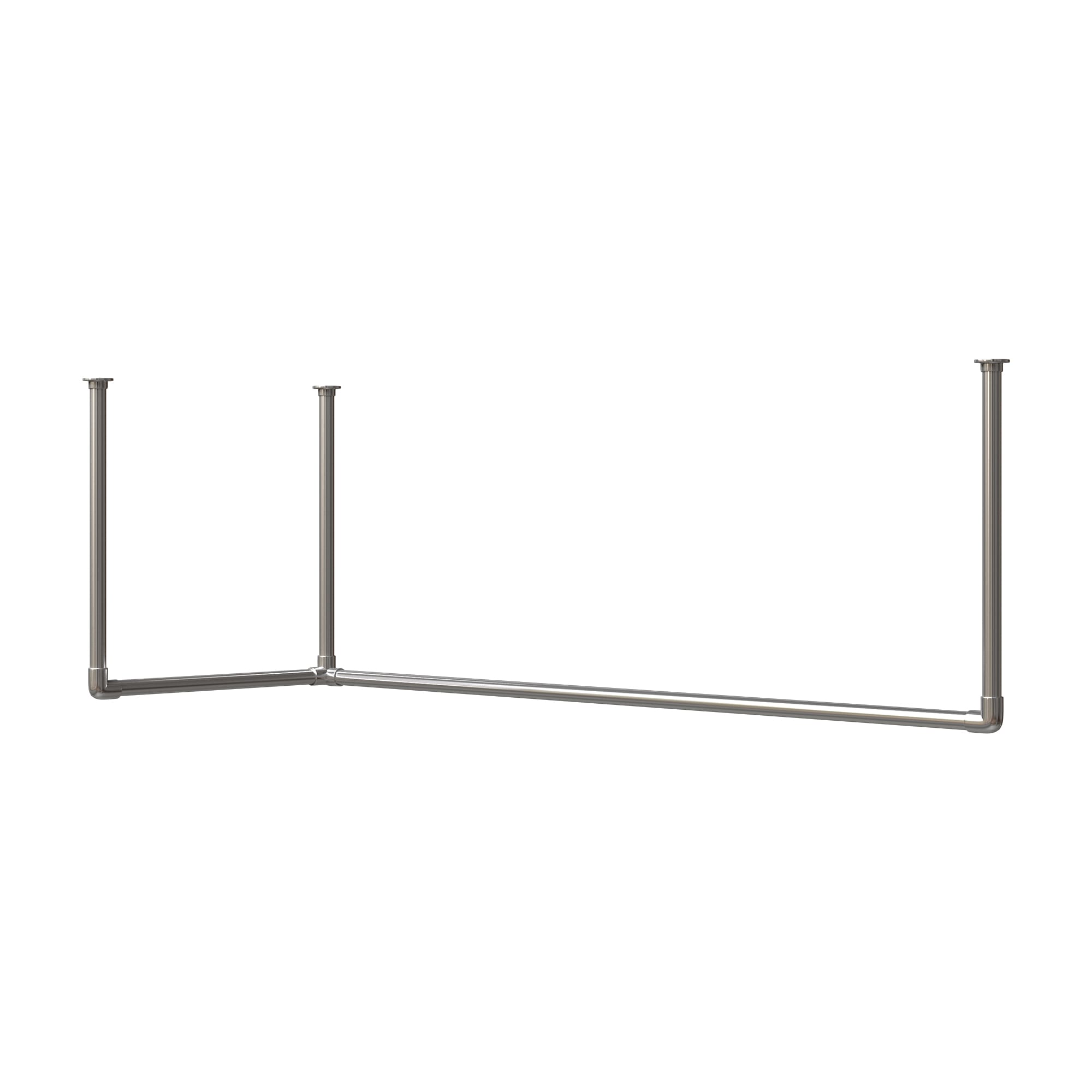

こちらはE型コーナータイプ。幅は100〜2000mm、奥行きは100〜1600mmの範囲でそれぞれ「1mm」単位でオーダーでき、高さは100/200/300/400/500/600の6サイズから選択可能です。

サイズごとの価格は、価格表をご確認ください。

価格表

ハンガーパイプの「仕上がり寸法」を指定してください。幅は、両側の吊りパイプの中心から中心（芯〜芯）までの寸法が「仕上がり寸法」となります。高さは、天井から水平パイプの中心（芯）までの寸法としてお作りします。

指定された寸法から、フランジやエルボの厚さを考慮した長さにパイプをカットしてお届けします。詳しくは、こちらの図面をご確認ください。

オーダー品図面(PDF)

設置する前に組み立てが必要な商品です。商品が届いたら内容物を確認し、組み立てをお願いします。

・水平パイプ × 2本
・吊りパイプ（落下防止穴開き）× 3本
・フランジ × 3個
・エルボ × 2個
・Y型エルボ × 1個
・取付用ビス × 9本
・吊り用ボルト × 6個
・L型六角レンチ（M6用）

耐荷重は、一般的なステンレス製のハンガーパイプと同等とお考えください。

・パイプのたわみ強度 ： 1本あたり 20kg程度（L1000mmの場合）
・フランジ耐荷重：1個あたり 10kg程度（吊り下げ設置の場合）

• 製品自体の耐荷重よりも、設置する対象材の材質や、その対象材に適したビスやボルトの使用が耐荷重に影響します。
• 特に吊り部分は十分な強度が発揮されるよう、設置には十分ご注意ください。
• クローゼット内などへの設置で、衣類を目一杯かけることが想定される場合には、パイプのたわみを考慮して幅と奥行きは「1000mm」以下にすることをおすすめします。

• 設置の際は、連結金物であるT型エルボやフランジとパイプを六角ボルトでしっかりと締めて固定してください。

• フランジの取付面を、床と水平に加工していただく必要があります。傾斜天井に設置するためのパーツは取り扱っていませんので、フランジの取付面が床と水平になるように取付箇所を加工するなどでご対応ください。

• パイプの端部やボルト部分は、素手で触ると怪我をする恐れがあるので、取り付けの際は作業グローブを着用してください。

• 耐荷重は目安であり保証ではありません。形状や長さ、設置する箇所の材質などによって変わるので、安全に配慮して設置してください。

• 取り付けには固定用下地【W60×D60×T25mm以上】が必要です。

• 本品は、室内用です。屋外での使用はおすすめできません。
