障子 腰窓タイプ

1. まずは「鴨居（上枠）」と「敷居（下枠）」の溝寸法を測ります。
   ※ よくある寸法は、鴨居の溝の幅(A) 21mm、溝と溝の間(B) 9〜15mm、溝深さ(C) 15mm、敷居の溝深さ(D) 4mmです。
2. 建具を設置する「枠から枠の内側の幅」を測ります。
3. 次に、「鴨居から敷居の内側の高さ」を測ります。
4. 「建具幅」は、引き方（引き違い・引き込み・引き分け）や引き枚数の違いで寸法が変わってきますので、「図面・採寸方法」の資料を参考にしながら寸法を計算しましょう。
5.  「枠内の高さ」は、3. で測った「鴨居から敷居の内側の高さ」です。

• 既存の枠に設置する場合、枠がゆがんでいる可能性があるので、幅と高さは両端と中央の3箇所をそれぞれ測ってください。
• 既存の建具がある場合は、その寸法と合わせると採寸が簡単になります。
• 採寸したサイズに不安がある場合は、開口サイズ・建具サイズ・枚数などを添えて「この商品について問い合わせる」からご相談ください。

図面・採寸方法

腰窓タイプは、建具の幅を600〜950mmの間から・枠内の高さを最大1400mmまで、それぞれ「1mm」単位でオーダーできます。価格は高さによって変わります。

高さ1400mmを超えるサイズをご希望の場合は、「掃き出し窓タイプ」の商品ページをご覧ください。

枠の溝の寸法に合わせて、27mm・30mm・33mm の3種類から調整して製作します。

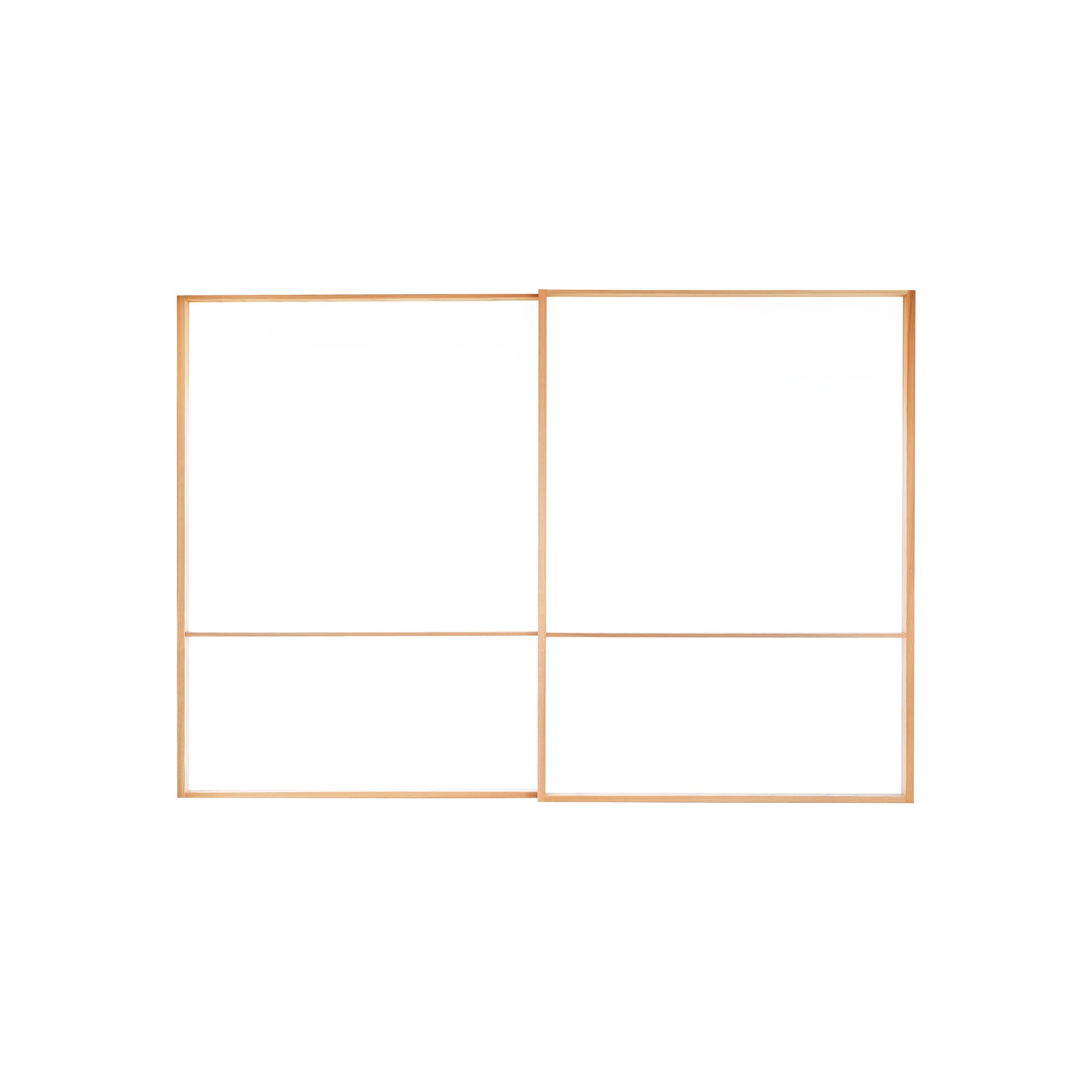

横桟はご注文のサイズによって、以下の高さに入ります。

・枠内の高さが1200mm未満の場合 ： 障子下端から350mm
・枠内の高さが1200mm以上の場合 ： 障子下端から400mm

無垢材の引き戸なので、設置される環境によっては引き戸自体が反る可能性があります。特に直射日光が強く当たるところには設置しないでください。反った場合、引き戸同士が擦れたり、戸が外れやすくなったりします。

また、設置する場所の枠がゆがんでいる場合、戸の動きが悪かったり、戸を閉めた際に隙間が空く可能性があります。

古い建物の場合は、枠が極端にゆがんでいる場合があります。既存の襖の動きが悪い場合は、布框戸に入れ替えても状況が変わらない可能性があるので、お問い合わせの際に状況をお知らせください。
