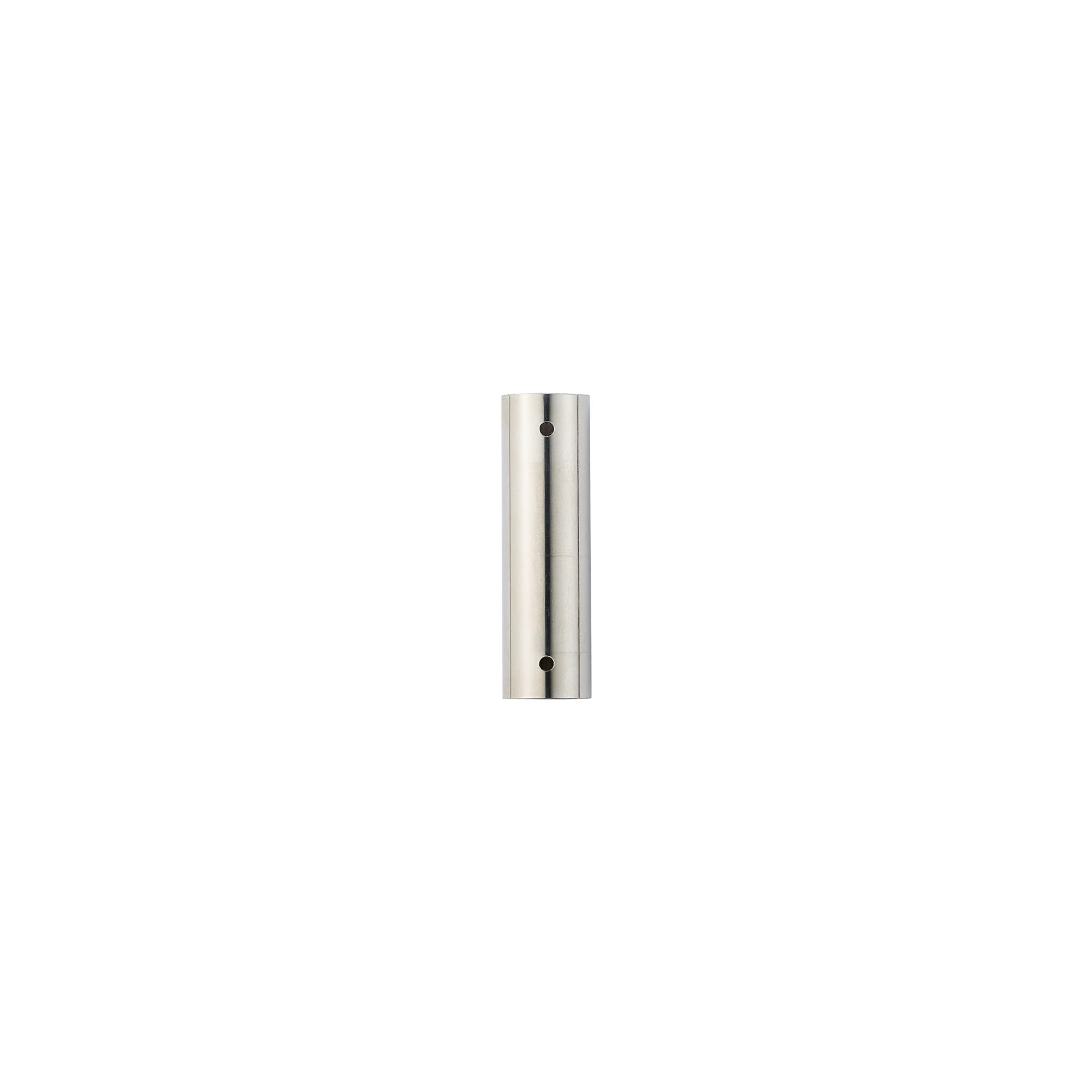

メタルハンガーライン 吊りパイプ H100用

商品名に表記している長さ「H100」は、エルボやフランジを組み合わせた後の仕上がり寸法で、パイプの実寸法は「L87」です。

エルボに差し込んだパイプの端部から、「13mm」足した位置に直角する筒の中心（芯）がきます。フランジは内部にストッパーはございませんので、設置面までパイプを入れ込んでご使用ください。

例えば、パイプの片側にエルボを使って、反対側にはフランジを使う場合、パイプの長さ「87mm」に「13mm」を足した寸法「100mm」が仕上がり寸法となります。パイプの接続方法については必ず、取扱説明書をご確認ください。

組み立てた後の仕上がり寸法とパイプ寸法の詳細は、パーツ図面の資料をご確認ください。

取扱説明書 パーツ図面(PDF)

吊りパイプには吊り用ボルトが2個付属しています。

フランジやエルボにあらかじめセットされている六角ボルトをL型六角レンチで取り外し、吊り用ボルトに付け替えてください。

吊り用ボルトは六角ボルトよりも長さがあり、吊りパイプに開けられた穴に差し込むことでパイプの落下を防ぎます。

耐荷重は、一般的なステンレス製のハンガーパイプと同等とお考えください。

・フランジ耐荷重：1個あたり 10kg程度

• 製品自体の耐荷重よりも、設置する対象材の材質や、その対象材に適したビスやボルトの使用が耐荷重に影響します。
• 特に吊り部分は十分な強度が発揮されるよう、設置には十分ご注意ください。

吊りパイプは、吊り用ボルトを差し込むための穴を開けています。

パイプをカットをしてしまうと、その穴がなくなってしまい吊り下げることができなくなるので、現場での長さ調整（カット）はできないものとお考えください。
