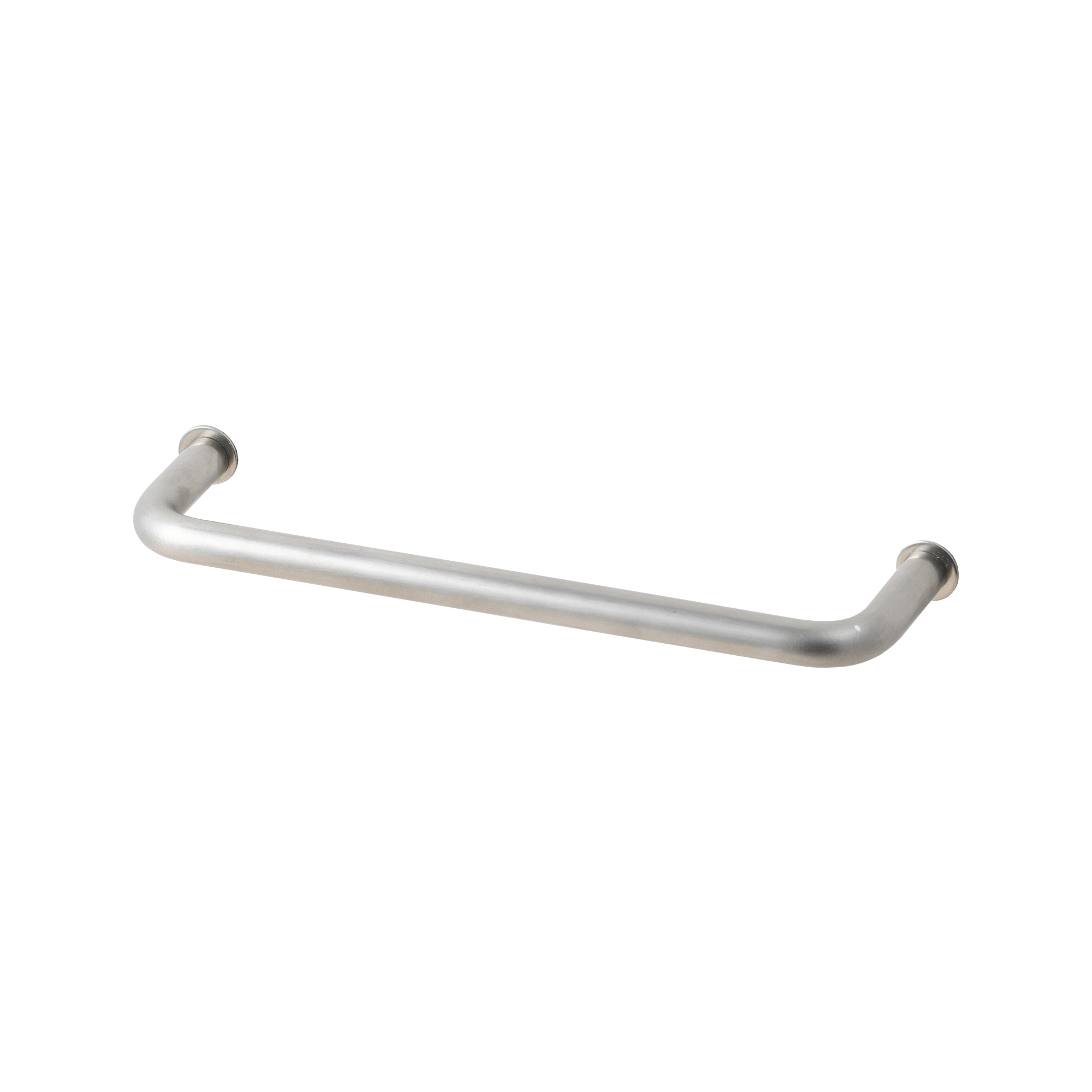

把手の金物 φ9 ステンレス サイズオーダー

図面(PDF)

指をかけるという用途を満たすためだけの超シンプルな形状。まさにどんな空間にも合うデザインで、収納の扉や引き出しの把手として、ちょうどいいプロポーションに仕上げました。

こちらは大きな引き戸や開き戸にも使える強度を持っているレール径φ9mmのタイプで、錆びに強いステンレスは水回りの収納の把手としておすすめです。

縦使い・横使いどちらも可能なので、引き出しの前板や扉の把手に適しています。

把手の幅を160〜900mmの間でオーダーできます。キッチンの引き出しの把手に、クローゼットの扉の把手に、はたまた座のないタオル掛けに。用途は色々。

ビス穴の中心〜ビス穴の中心（芯〜芯）の長さを「10mm」単位でご指定ください。ただし、±2mmの寸法誤差が出る可能性があるので、現物が届いてからビス穴を開けることをおすすめします。

• 標準サイズの約150mmをご希望の場合は、「φ9 ステンレス W150」の商品ページをご覧ください。

商品には、M6×30mmのトラスネジ（2本）、平ワッシャー（4枚）、スプリングワッシャー（2個）が付属します。

把手に開いているネジ穴の深さは10mmで、平ワッシャーとスプリングワッシャーをあわせて取り付けた場合の厚さが5mmほどのため、扉の厚さの有効寸法は「15〜20mm」となります。

「15〜20mm」以外の扉厚に取り付ける場合は、長さのあうネジを別途現場でご手配ください。
