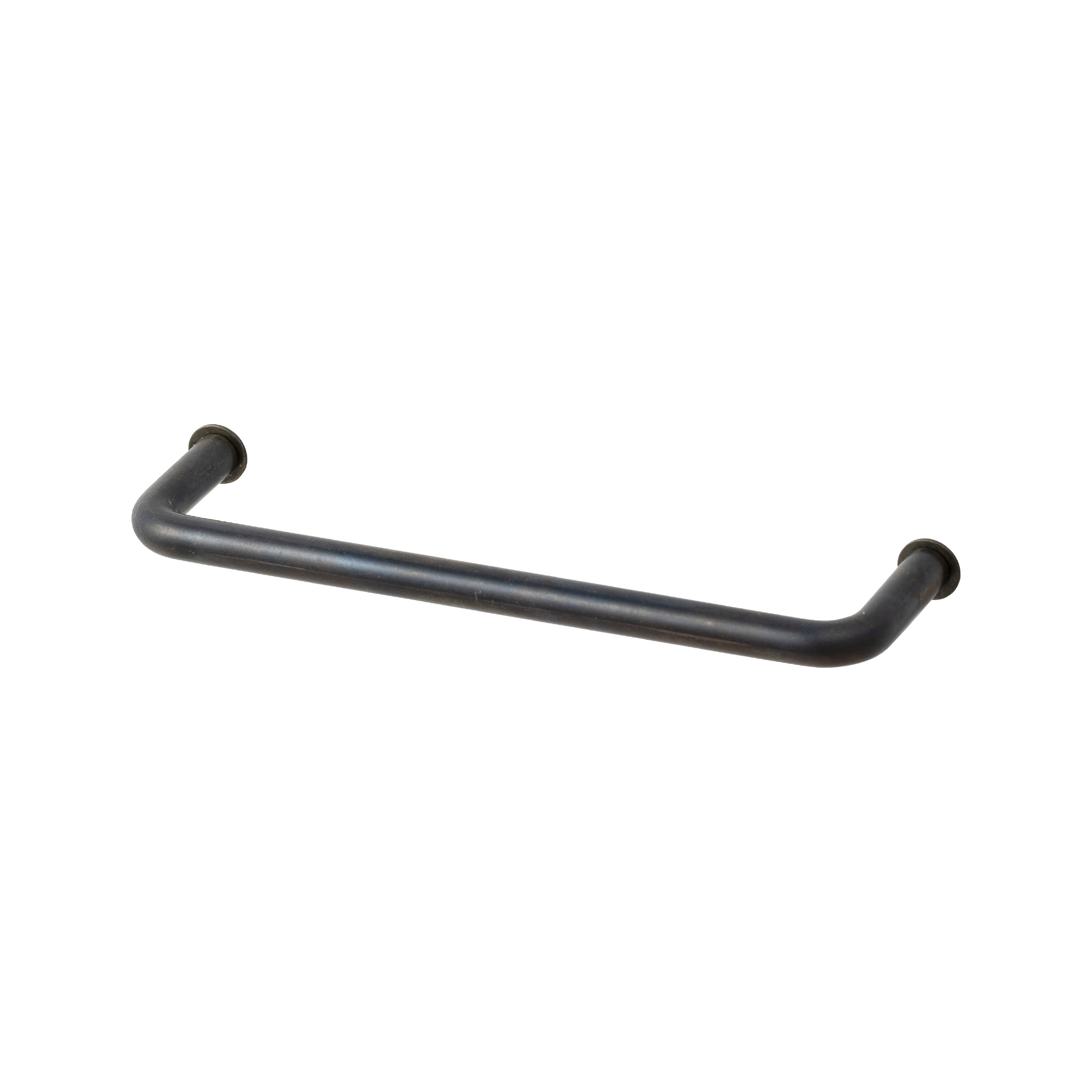

把手の金物 φ9 鉄 サイズオーダー

図面(PDF)

指をかけるという用途を満たすためだけの超シンプルな形状。まさにどんな空間にも合うデザインで、収納の扉や引き出しの把手として、ちょうどいいプロポーションに仕上げました。

こちらは大きな引き戸や開き戸にも使える強度を持っているレール径φ9mmのタイプで、鉄ならではの高級感を漂わせるような深く落ち着いた色合いが特徴。真っ白な戸にコントラストを効かせるような使い方もおすすめです。

縦使い・横使いどちらも可能なので、引き出しの前板や扉の把手に適しています。

把手の幅を160〜900mmの間でオーダーできます。キッチンの引き出しの把手に、クローゼットの扉の把手に、はたまた座のないタオル掛けに。用途は色々。

ビス穴の中心〜ビス穴の中心（芯〜芯）の長さを「10mm」単位でご指定ください。ただし、±2mmの寸法誤差が出る可能性があるので、現物が届いてからビス穴を開けることをおすすめします。

• 標準サイズの約150mmをご希望の場合は、「φ9 鉄 W150」の商品ページをご覧ください。

商品には、M6×30mmのトラスネジ（2本）、平ワッシャー（4枚）、スプリングワッシャー（2個）が付属します。

把手に開いているネジ穴の深さは10mmで、平ワッシャーとスプリングワッシャーをあわせて取り付けた場合の厚さが5mmほどのため、扉の厚さの有効寸法は「15〜20mm」となります。

「15〜20mm」以外の扉厚に取り付ける場合は、長さのあうネジを別途現場でご手配ください。
