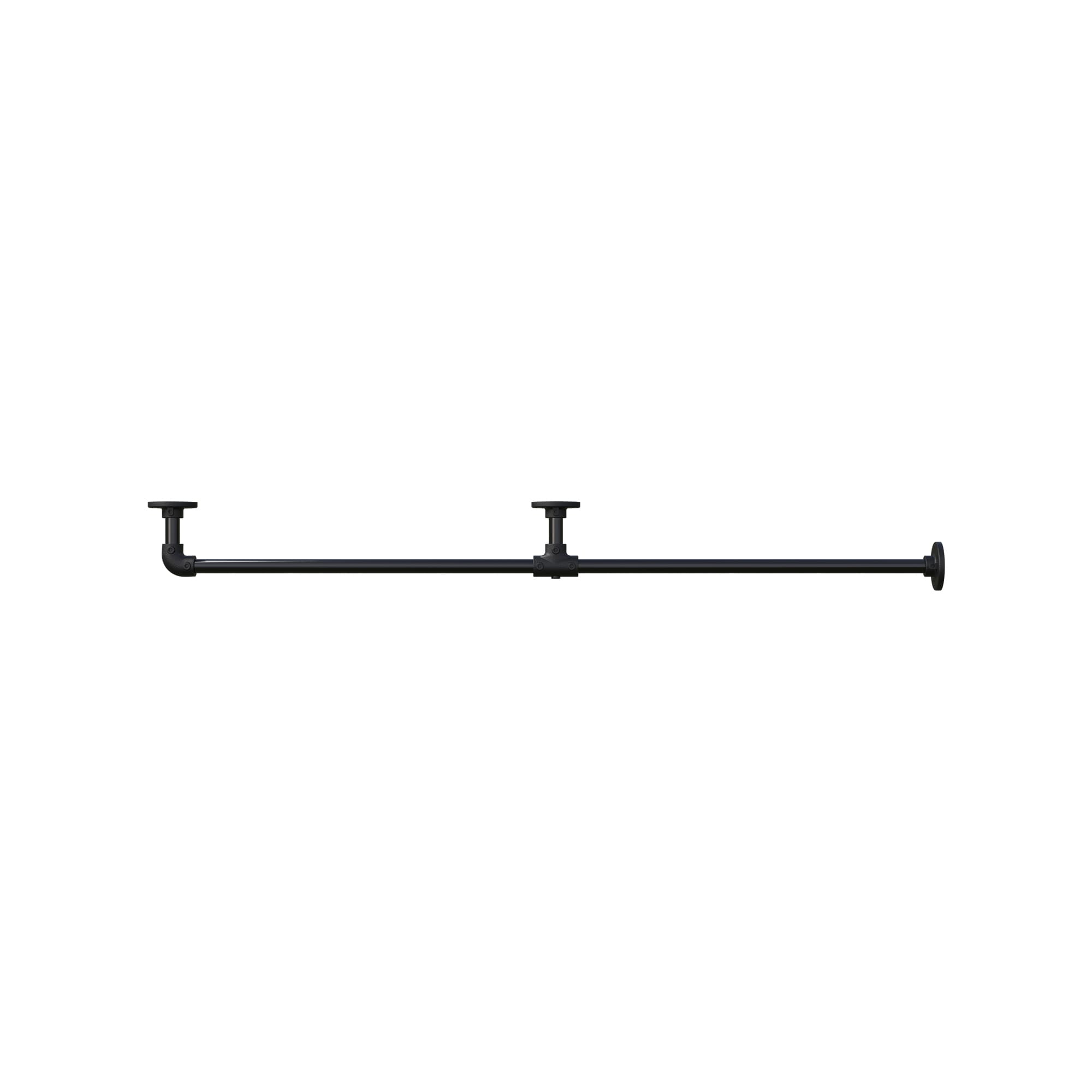

アイアンハンガーパイプ F型-棚下吊タイプ

F型-棚下吊タイプは、幅を1000〜3800mmの範囲で、「1mm」単位でオーダーできます。

• 幅(W) 1000mm未満をご希望の場合は、「L型-棚下吊タイプ」をご覧ください。

ハンガーパイプの「仕上がり寸法」を指定してください。幅・高さともにフランジの端部から、直角するパイプの中心（芯）までの寸法としてお作りします。

指定された寸法から、フランジやエルボの厚さを考慮した長さにパイプをカットしてお届けします。詳しくは、こちらの図面をご確認ください。

図面(PDF)

1本の水平パイプの中でT字貫通エルボと呼ばれる金物をスライドすることができるので、天井から吊るパイプの位置を自由に調整が可能です。

2本に分割した水平パイプをT字連結エルボと呼ばれる金物で結合させる必要があるため、指定された幅の中央に吊りパイプがくるように、水平パイプは左右均等の長さでお作りします。

吊りパイプを中央から左右にずらした位置に取り付けたい場合は、ご希望の水平パイプの左右の長さを通信欄にご記入ください。水平パイプの最小寸法は100mm、最大寸法は1900mmです。（例：変更希望、仕上寸法(幅)2500mm：エルボ側600mm＋フランジ側1900mm）

設置する前に組み立てが必要な商品です。商品が届いたら内容物を確認し、組み立てをお願いします。

・水平パイプ（1900mm以下は1本、1901mm以上は2本）
・吊りパイプ（落下防止穴開き）　×　2本
・フランジ　×　3個
・T型貫通または連結エルボ　×　1個
・90°エルボ　×　1個
・壁面取付用ビス（40mm）　×　4本
・棚下取付用ビス（25mm）　×　8本
・六角ボルト
・L型六角レンチ（M8用）

• 設置する場所の状況によって付属の取付用ビスが適切でない場合は、別途ご用意ください。
• 長さ40mmのビスはご用意がありますので、天井や梁下に設置するなどでビスの長さを変更希望の場合は、ご注文の際に「通信欄」にてお知らせください。
• 取付用ビスは、本来カラーがブラック・ホワイトどちらの場合も、黒いものが付属します。

耐荷重は、一般的なステンレス製のハンガーパイプと同等とお考えください。

・パイプのたわみ強度 ： 1本あたり 20kg程度
・フランジ耐荷重（壁面へ設置の場合）　 ： 1個あたり 20kg程度
・フランジ耐荷重（吊り下げ設置の場合） ： 1個あたり 10kg程度

• 製品自体の耐荷重よりも、設置する対象材の材質や、その対象材に適したビスやボルトの使用が耐荷重に影響します。
• 特に吊り部分は十分な強度が発揮されるよう、設置には十分ご注意ください。
• クローゼット内などへの設置で、衣類を目一杯かけることが想定される場合には、パイプのたわみを考慮して幅は「1500mm」以下にすることをおすすめします。

これらのパーツを組み合わせることで、幅2800mm・高さ100mmのF型-棚下吊タイプをつくれます。また、パーツの組み合わせでさまざまな形状にも対応します。

• 水平パイプ2本、吊りパイプ2本、フランジ3個、T型連結エルボ1個、90°エルボ1個をご注文ください。
• 長さ違いのパイプや、ホワイトの在庫品もご用意しています。ページ下部の商品一覧をご覧ください。

図面(PDF)
